CKFI-1 光纤识别仪使用说明

CKFI-1 光纤识别仪用于在不中断现有通信业务的情况下识别目标光纤，并判断光信号方向和强弱。仪器适用于单模及多模光纤，可识别 270 Hz、1 kHz 和 2 kHz 调制信号，常用于光纤维护、安装、布线和故障恢复。

激光安全

不要直视光纤网络设备、测试设备、跳线或测试跳线的光输出端，以免造成眼睛伤害。

产品特点

• 数字显示相对功率；
• 在线测试，无需中断业务；
• 识别 270 Hz、1 kHz、2 kHz 调制信号；
• 一键式操作，使用简单；
• 配有遮光罩，有助于提高测试准确性；
• 配有多种夹具，可适应不同规格的裸纤和尾纤；
• 采用机械阻尼设计，降低夹持过程中损伤光纤的风险；
• 可通过左右方向指示灯判断信号传输方向。

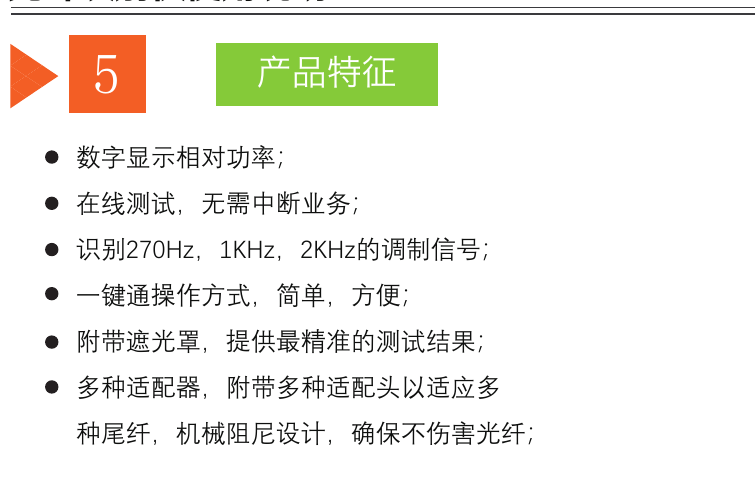

CKFI-1 产品特点

产品结构

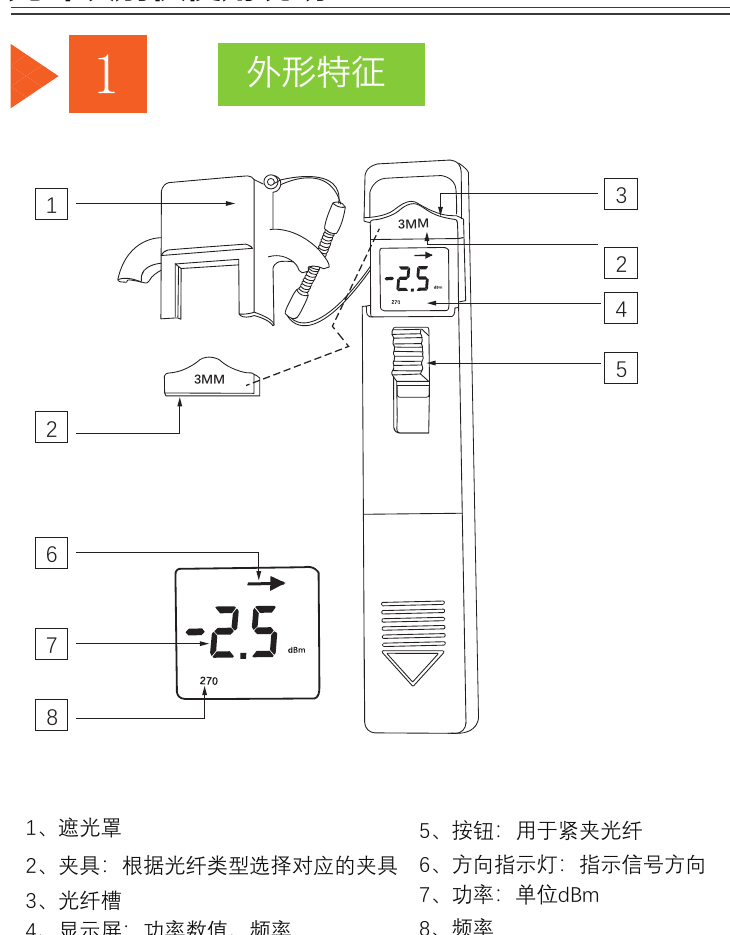

CKFI-1 外形与部件说明

编号	部件	功能
1	遮光罩	减少外界光线对测量结果的影响
2	夹具	根据被测光纤类型选择对应夹具
3	光纤槽	放置待测光纤
4	显示屏	显示功率数值和调制频率
5	夹持按钮	推动后夹紧光纤
6	方向指示灯	指示光信号传输方向
7	功率显示	以 dBm 为单位显示信号功率
8	频率显示	显示识别到的调制频率

夹具选择与安装

仪器配有适用于不同光纤规格的夹具。请根据被测光纤选择正确的夹具，避免因夹具不匹配造成测试误差或光纤损伤。

支持的光纤及尾纤规格包括：

• φ0.25 mm 裸纤；
• φ0.9 mm 尾纤；
• φ2.0 mm 尾纤；
• φ3.0 mm 尾纤。

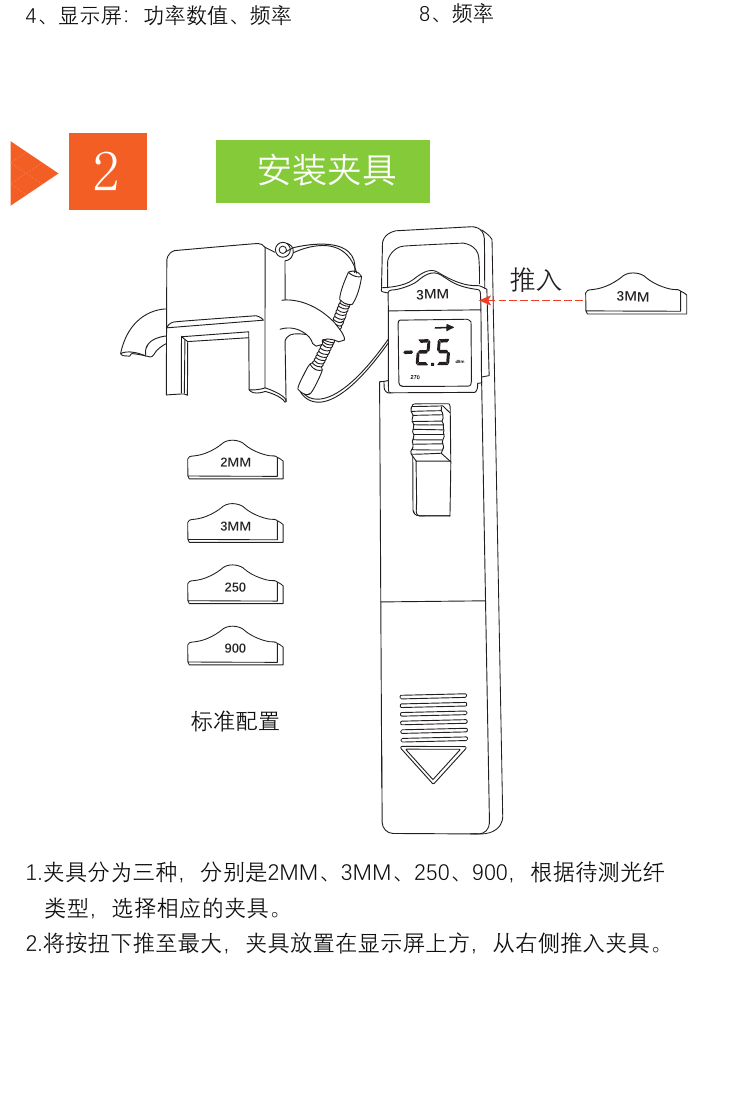

CKFI-1 夹具安装方法

安装步骤：

1. 将夹持按钮向下推至最大位置；
2. 选择与待测光纤匹配的夹具；
3. 将夹具放置在显示屏上方的安装位置；
4. 从仪器右侧将夹具推入并安装到位；
5. 确认夹具安装牢固后再放入光纤。

警告

请勿将光纤强行压入夹具或使光纤与光纤槽错位，否则可能造成光学组件变形或损伤光纤。

光纤信号识别

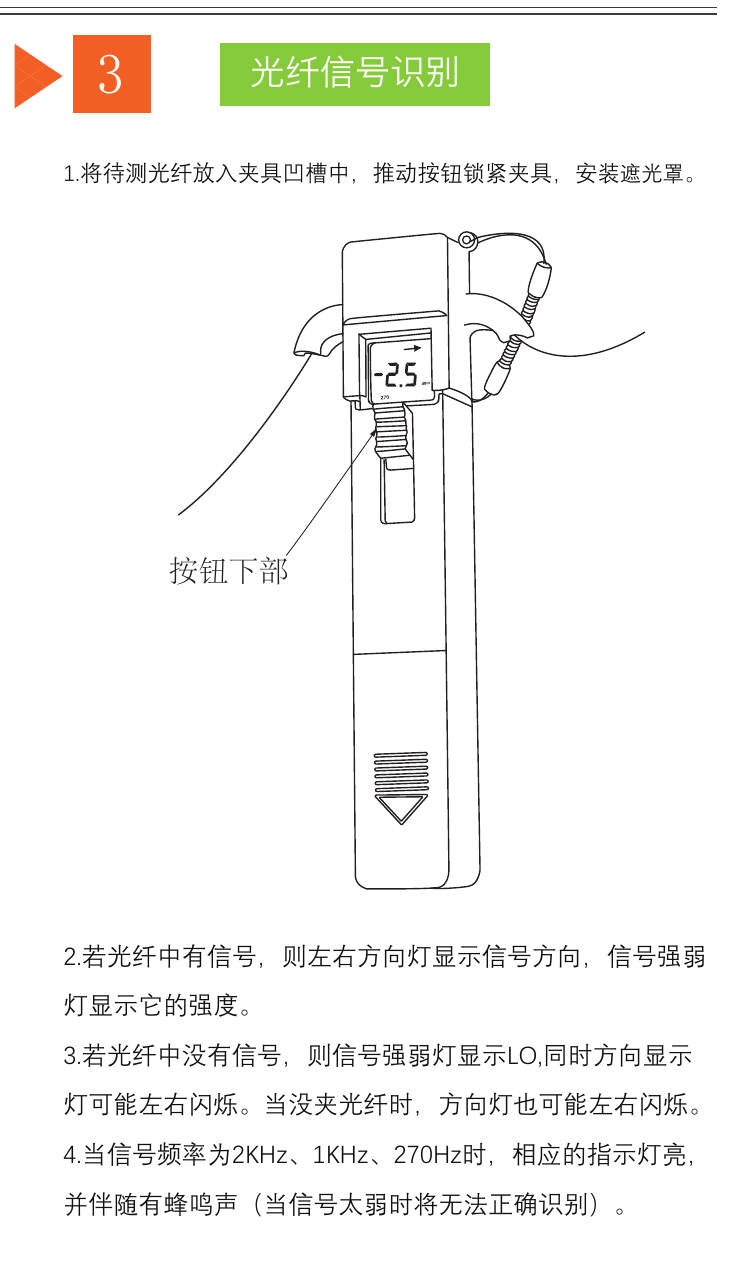

CKFI-1 光纤信号识别方法

操作步骤：

1. 将待测光纤轻轻放入夹具凹槽；
2. 推动夹持按钮锁紧夹具；
3. 安装遮光罩；
4. 读取显示屏上的功率、频率和方向信息。

测试结果说明：

• 光纤中存在信号：左右方向指示灯显示信号方向，显示屏显示信号功率；
• 没有检测到有效信号：显示屏可能显示 LO，方向灯可能左右闪烁；
• 未夹持光纤时：方向灯也可能出现左右闪烁，属于正常现象；
• 识别到调制信号时：对应的 270 Hz、1 kHz 或 2 kHz 指示信息显示，并可能伴随蜂鸣声；
• 信号过弱时，仪器可能无法正确识别调制频率。

工作原理

使用时，需要在目标光纤的一端注入 1310 nm 或 1550 nm、带有调制音的测试信号。CKFI-1 在线夹持光纤后，通过检测泄漏光来识别目标光纤，并判断信号方向。

常见调制频率：

• 270 Hz
• 1 kHz
• 2 kHz

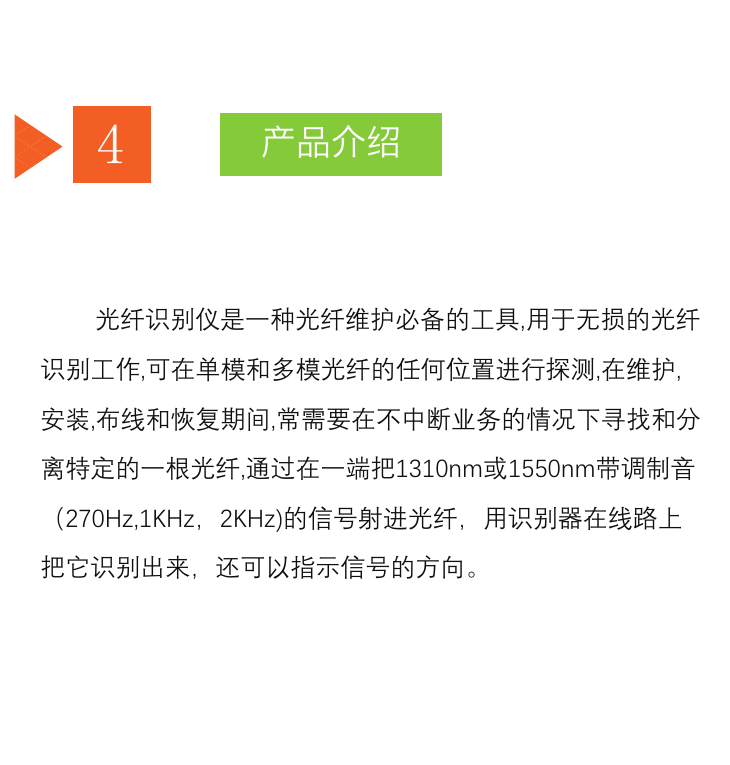

CKFI-1 产品介绍

技术参数

项目	参数
识别波长范围	800 nm - 1700 nm
探头类型	InGaAs
适配光纤	φ0.25 mm 裸纤，φ0.9 mm、φ2.0 mm、φ3.0 mm 尾纤
信号功率检测范围	-40 dBm - +10 dBm
支持信号类型	CW、270 Hz、1 kHz、2 kHz
信号频率指示	270 Hz、1 kHz、2 kHz
φ0.9 mm 尾纤频率检测范围	-30 dBm - 0 dBm（270 Hz）
φ2.0/φ3.0 mm 尾纤频率检测范围	-25 dBm - 0 dBm（270 Hz、1 kHz、2 kHz）
φ0.25 mm 裸纤频率检测范围	-20 dBm - 0 dBm（2 kHz）
插入损耗（典型值）	0.8 dB @ 1310 nm；2.5 dB @ 1550 nm
电源	9 V 碱性电池
产品尺寸	约 196 × 30.5 × 27 mm
产品重量	约 200 g
工作温度	0℃ - 50℃
存储温度	-10℃ - 70℃
信号方向提示	左右 LED 指示灯
使用环境海拔	2000 m 以下

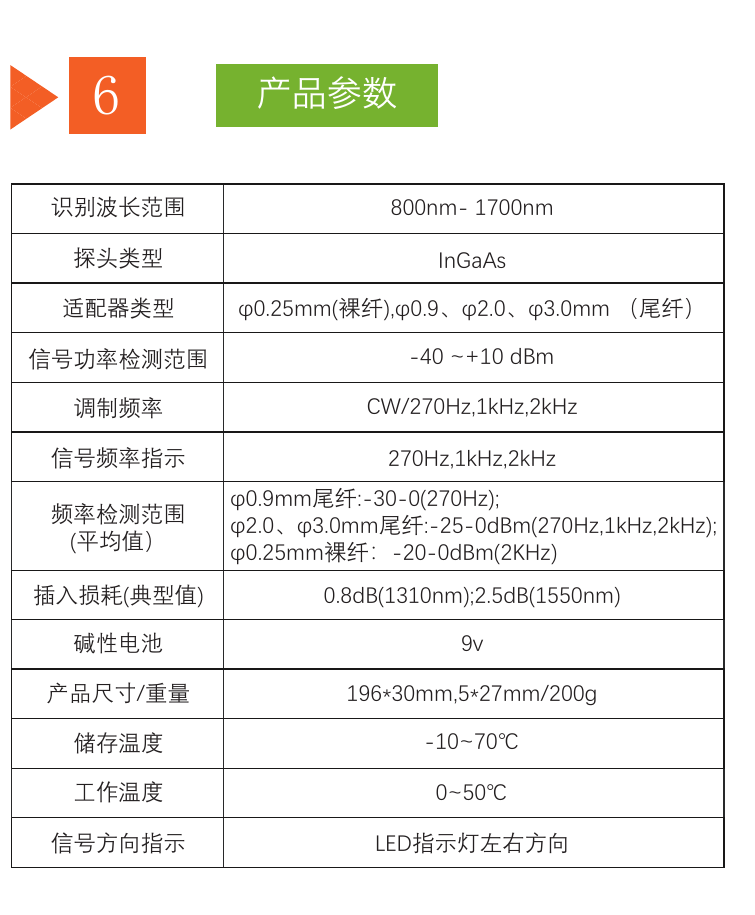

CKFI-1 产品参数

参数可能因产品批次和型号版本不同而调整，请以实际产品及随附资料为准。

使用注意事项

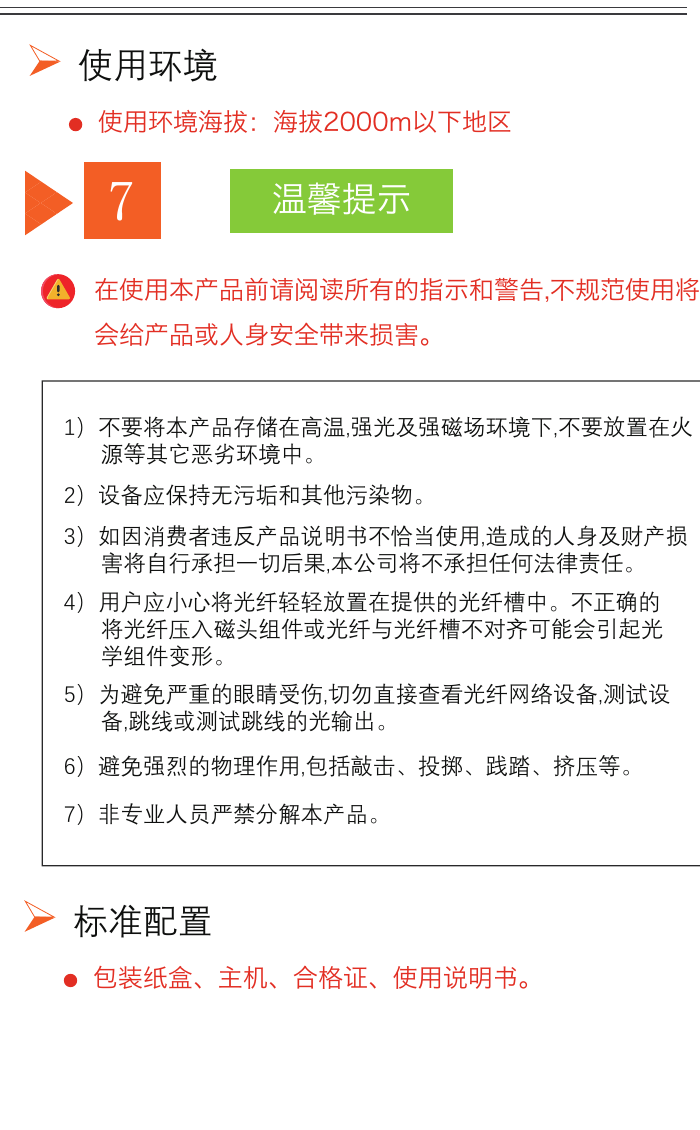

CKFI-1 使用注意事项

1. 使用前请阅读全部说明和警告；
2. 不要在高温、强光、强磁场或靠近火源的环境中存放仪器；
3. 保持设备和夹具清洁，避免污垢和污染物影响测试；
4. 将光纤轻放入夹具，不要强压或弯折光纤；
5. 不要直视任何光输出端；
6. 避免敲击、投掷、踩踏、挤压等强烈物理作用；
7. 非专业人员不得拆解仪器；
8. 使用不当造成的人身或财产损失，由使用者自行承担。

标准配置

• CKFI-1 光纤识别仪主机；
• 光纤夹具；
• 遮光罩；
• 包装纸盒；
• 合格证；
• 使用说明书。

常见问题

显示 LO 是否表示仪器损坏？

不一定。LO 通常表示没有检测到有效光信号或信号功率过低。请检查：

• 光纤是否正确放入夹具；
• 夹具规格是否与光纤匹配；
• 遮光罩是否安装；
• 光纤中是否注入有效测试信号；
• 测试信号功率是否在仪器检测范围内。

方向指示灯左右闪烁是否正常？

在没有夹持光纤、光纤中没有有效信号或信号过弱时，方向指示灯可能左右闪烁。

为什么不能识别调制频率？

可能原因包括：

• 测试信号不属于 270 Hz、1 kHz、2 kHz；
• 信号功率过低；
• 夹具选择错误；
• 光纤未正确放入光纤槽；
• 外界光线干扰较强，未安装遮光罩。

维护与存放

• 使用后清洁光纤槽和夹具；
• 长期不用时取出电池，避免漏液；
• 将主机和夹具存放在干燥、清洁的环境中；
• 避免高温、强光、强磁场及潮湿环境；
• 仪器异常时请联系售后人员处理，不要自行拆机。
