CKOT-1A 光时域反射仪使用说明
CKOT-1A 光时域反射仪使用说明
CKOT-1A 光时域反射仪主要用于光纤链路测试、故障定位、事件分析、链路损耗测量、测试结果保存与导出等场景。仪器集成 OTDR、光功率计、稳定光源、可视故障定位、事件地图、光损耗测试、端面检测等功能,适用于光纤施工、维护、验收和故障排查。
使用仪器前,请先阅读安全提示,并按说明正确连接光纤、设置测试条件和保存测试结果。测试过程中请勿直视激光输出口、红光输出口或光纤尾端。
一、安全提示
外部电源
- 电源适配器输入:
100V~240V,50/60Hz - 电源适配器输出:
19V±1V,1.31A - 极性要求:中心为正
请严格按照规范使用外部电源,否则可能造成设备损坏。
内部电池
- 仪器内部为专用锂电池。
- 首次使用时,建议先使用内部电池供电,将电池电量耗尽后再充电。
- 首次充电时间建议不少于
10 小时。 - 充电温度范围:
0℃~50℃。 - 仪器长期闲置超过
2 个月时,应及时充电以保持电池电量。 - 长期存放时,建议取出电池。
- 电池长期存放温度范围:
-20℃~45℃。
激光安全
- 使用仪器时,严禁眼睛直视激光输出口。
- 测试时不要直视光纤尾端。
- 可视红光功能开启时,不要用眼睛直视红光输出端。
- 仪器使用完毕后,请盖好光输出口防尘帽。

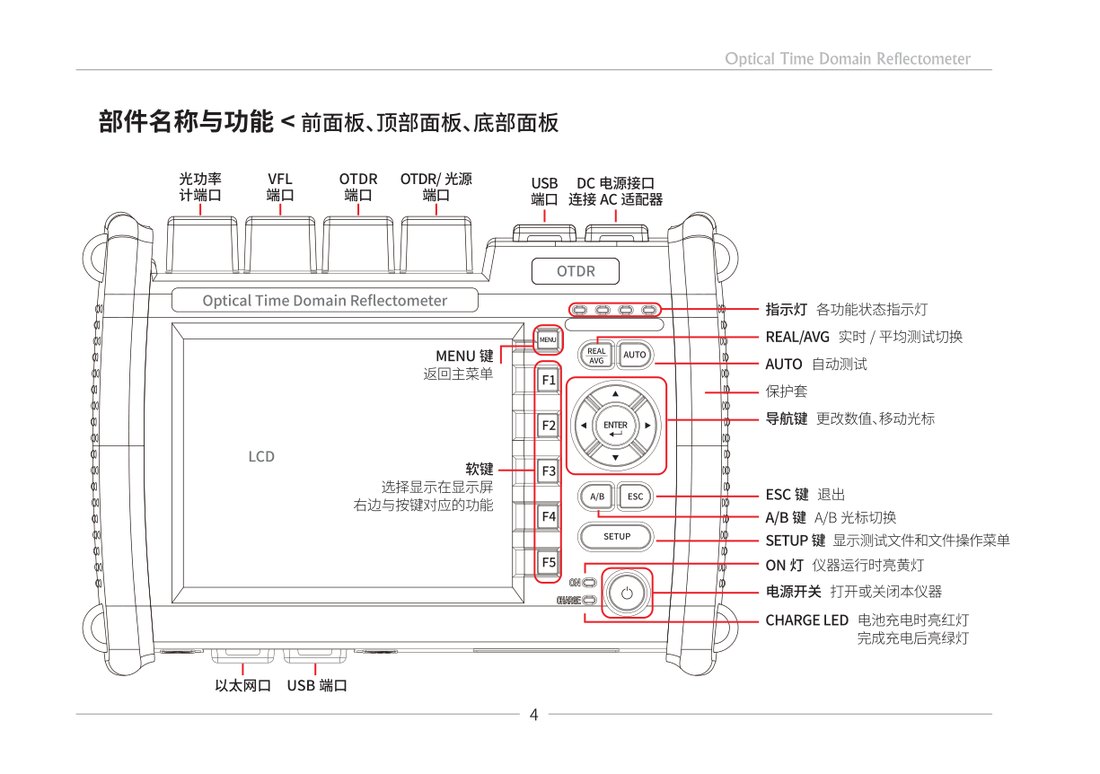

二、部件名称与功能
仪器前面板、顶部面板和底部面板包含 OTDR、光源、光功率计、VFL、USB、DC 电源等接口,以及功能键、方向键、软键和状态指示灯。

顶部接口
| 接口 | 说明 |
|---|---|
| OPM 光功率计端口 | 用于光功率测量 |
| VFL 端口 | 可视故障定位红光输出 |
| OTDR 端口 | 光时域反射测试端口 |
| OTDR / 光源端口 | 兼作 OTDR 或光源输出 |
| USB 端口 | 用于数据连接或文件处理 |
| DC 电源接口 | 连接 AC/DC 电源适配器 |
按键与指示灯
| 名称 | 作用 |
|---|---|
| MENU 键 | 返回主菜单 |
| F1~F5 软键 | 对应屏幕右侧功能菜单 |
| REAL / AVG | 实时 / 平均测试切换 |
| AUTO | 自动测试 |
| 方向键 / ENTER | 移动光标、修改参数、确认选择 |
| ESC | 退出当前界面 |
| A / B | A/B 光标切换 |
| SETUP | 显示测试文件或文件操作菜单 |
| ON 键 | 打开或关闭仪器 |
| ON 指示灯 | 仪器运行状态指示 |
| CHARGE LED | 充电状态指示;充电中为红灯,充满后为绿灯 |

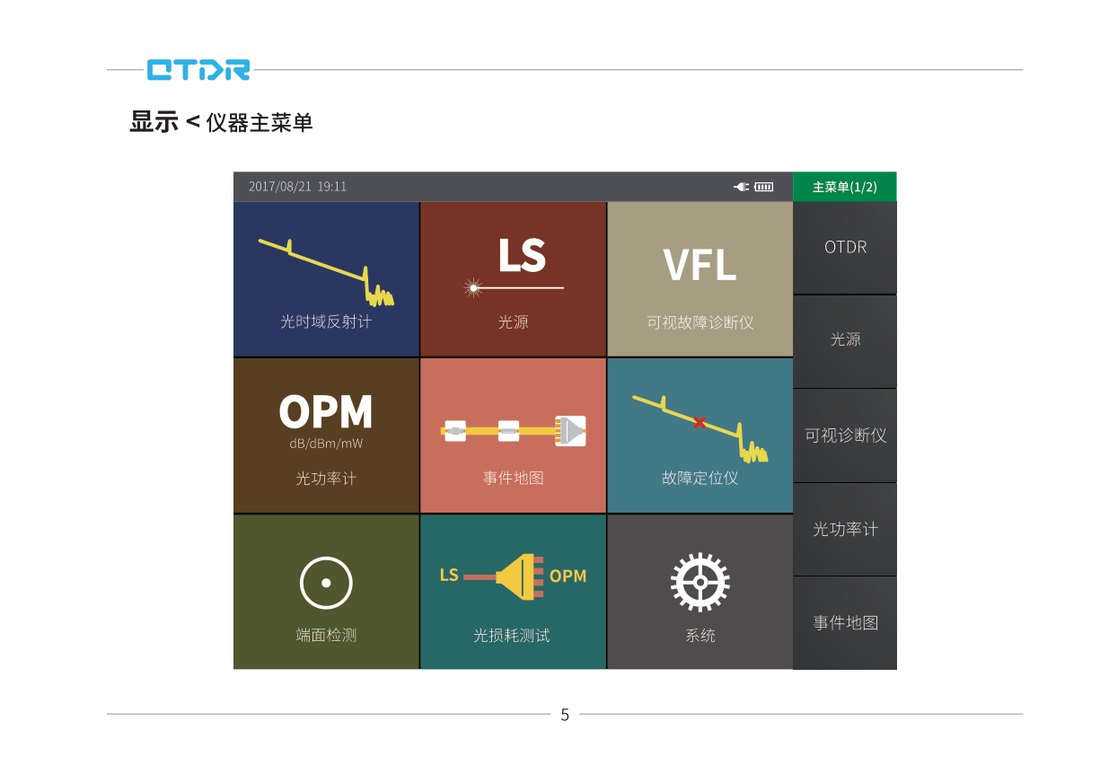

三、主菜单功能
开机后进入仪器主菜单,常见功能模块如下。

| 功能 | 用途 |
|---|---|
| 光时域反射计(OTDR) | 测量光纤链路长度、损耗、反射、事件点 |
| 光源(LS) | 输出稳定光源 |
| 可视故障诊断仪(VFL) | 通过红光进行近距离故障定位 |
| 光功率计(OPM) | 测量光功率,支持 dB / dBm / mW 显示 |
| 事件地图 | 以图形方式显示链路事件 |
| 故障定位仪 | 快速定位光纤故障点 |
| 端面检测 | 检测光纤端面质量,属于选配功能 |
| 光损耗测试 | 配合光源和功率计进行插入损耗测试 |
| 系统 | 仪器系统设置 |
四、使用准备

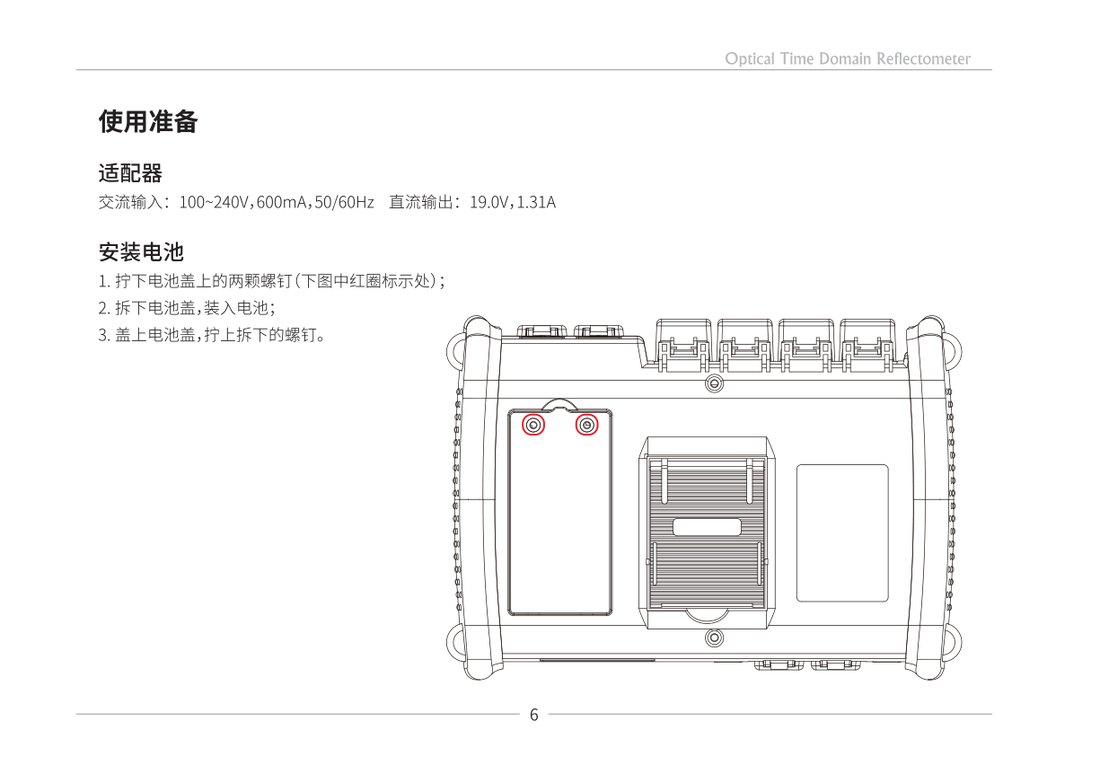

安装电池
- 拧下电池盖上的螺钉。
- 取下电池盖,装入电池。
- 盖上电池盖并拧紧螺钉。

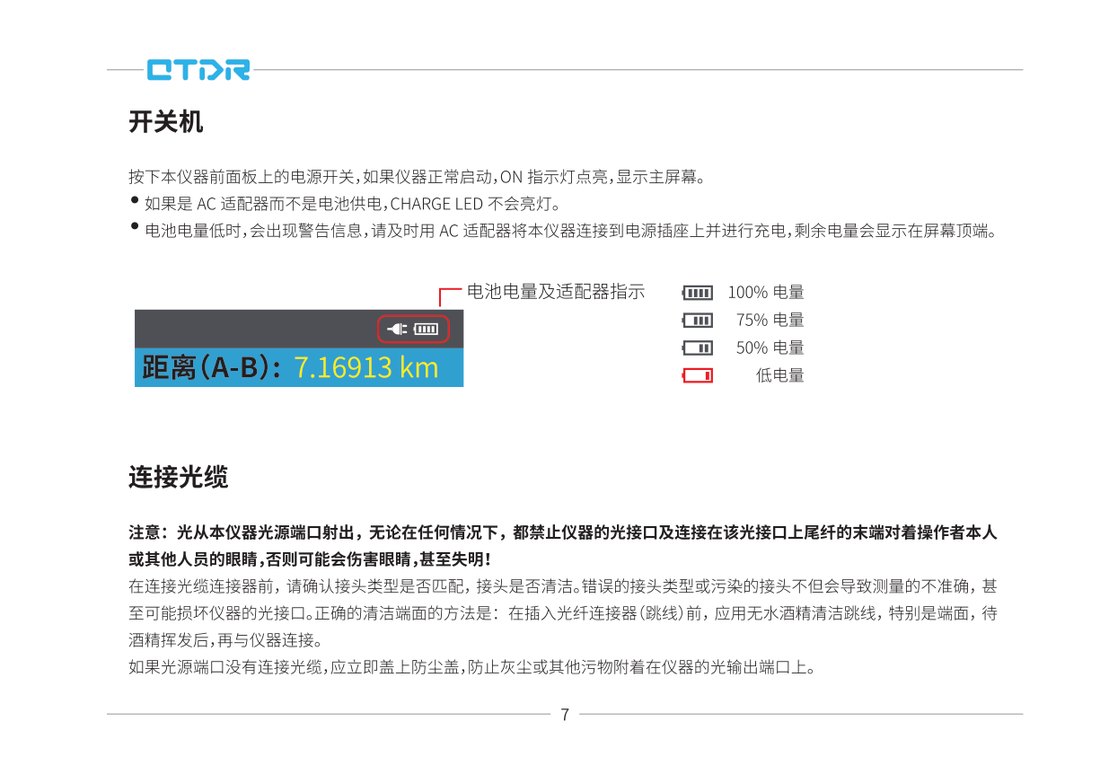

开机与电量提示
- 按下仪器前面板的电源键。
- 仪器正常启动后,
ON指示灯点亮。 - 屏幕显示主菜单。
如果使用 AC 适配器而非电池供电,CHARGE LED 不会点亮。电池电量低时,屏幕会出现警告信息,请及时连接适配器充电。
连接光纤
连接光纤前,请先确认:
- 接头类型是否匹配;
- 接头端面是否清洁;
- 光纤端面没有明显污染、划伤或损坏;
- 不要在光源输出期间直视端口或光纤尾端。
正确清洁端面的方法是:在连接跳线前,使用无水酒精清洁跳线端面,待酒精挥发后再连接仪器。

五、OTDR 测量
1. 设置测量条件
在 OTDR 测量界面按 设置 键,进入测量条件设置界面。常见参数包括:
| 参数 | 说明 |
|---|---|
| 测量波长 | 根据测试链路选择 1310nm、1550nm 等波长 |
| 测量模式 | 自动测试、实时测试、平均测试 |
| 测量范围 | 根据光纤长度选择合适量程 |
| 脉冲宽度 | 根据链路长度和分辨率要求选择 |
| 平均次数 | 用于平均测试,提高曲线稳定性 |
| 折射率 | 根据光纤类型设置 |
| 光缆修正 | 用于修正光缆长度 |
| 熔接门限 | 设置熔接事件判断门限 |
| 反射门限 | 设置反射事件判断门限 |
| 结束门限 | 设置链路结束判断门限 |
| 锁定 A/B 光标 | 控制 A/B 光标是否锁定 |

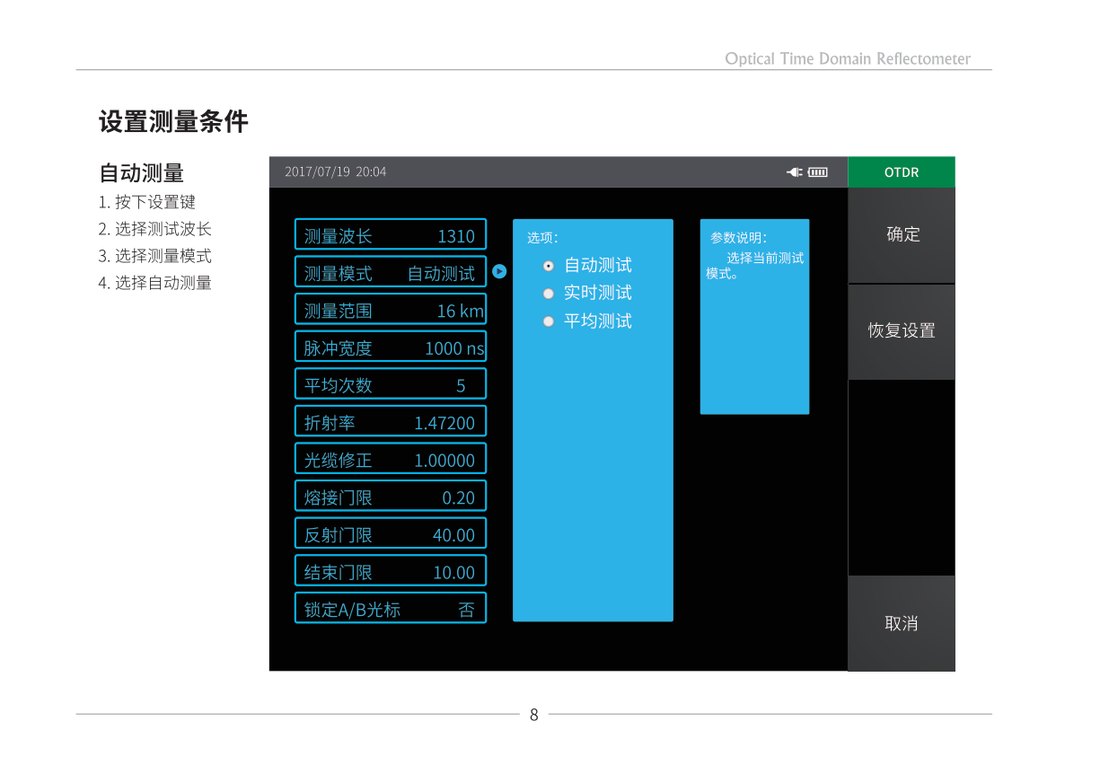

2. 自动测量
自动测量适合快速测试。
操作步骤:
- 进入 OTDR 界面。
- 按
设置键。 - 选择测试波长。
- 选择测量模式为
自动测试。 - 选择测量范围。
- 开始自动测量。

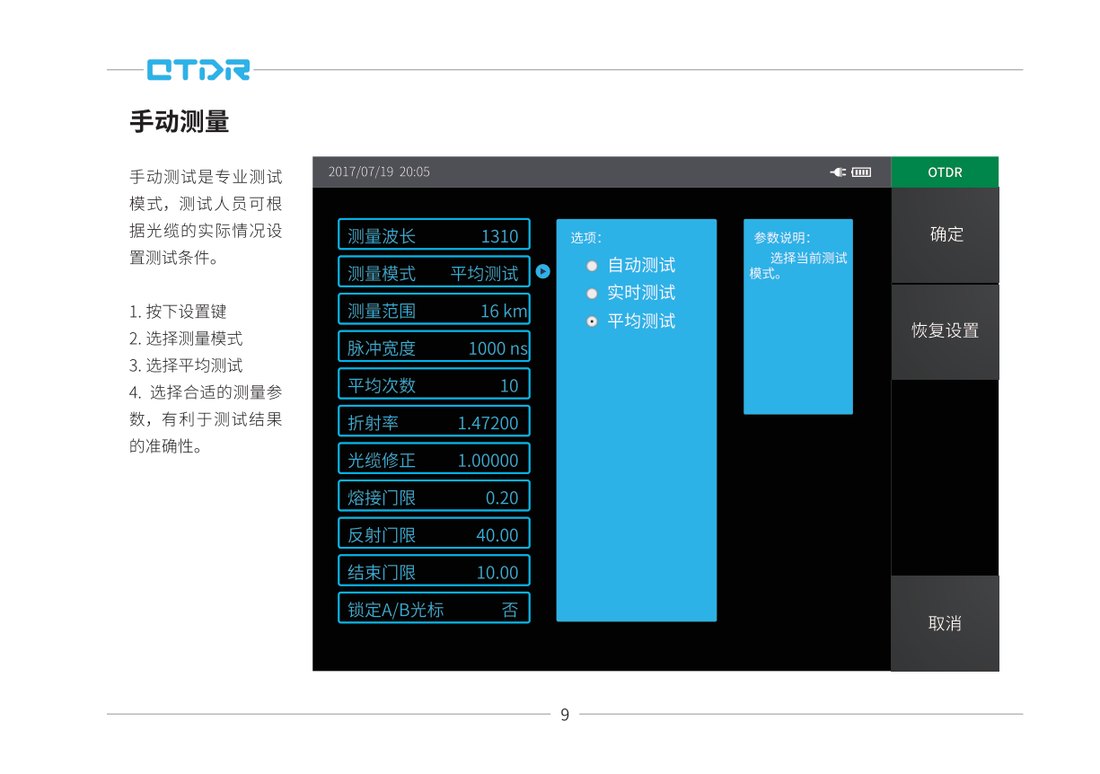

3. 手动测量
手动测量适合专业测试,测试人员可根据光缆实际情况设置测试条件。
操作步骤:
- 按
设置键。 - 选择测量模式。
- 选择
平均测试。 - 设置合适的测试参数,提高测试结果准确性。
- 开始测量。

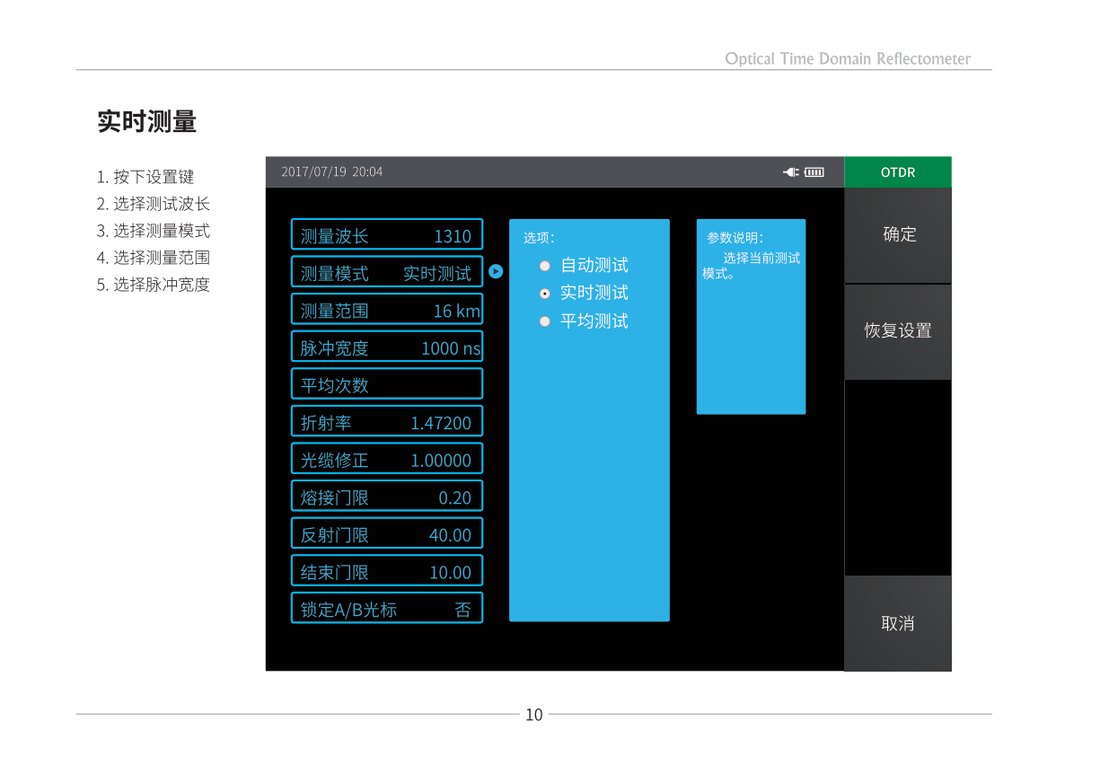

4. 实时测量
实时测量适合观察链路变化和快速判断接续状态。
操作步骤:
- 按
设置键。 - 选择测试波长。
- 选择测量模式为
实时测试。 - 选择测量范围。
- 选择脉冲宽度。
- 开始实时测量。

5. 启动测量
进入 OTDR 测试界面后:
- 按 OTDR 测试界面右侧菜单中的
测试键,开始测量。 - 也可以按仪器按键区的
REAL / AVG,按上一次设置启动实时或平均测量。
六、查看测试结果

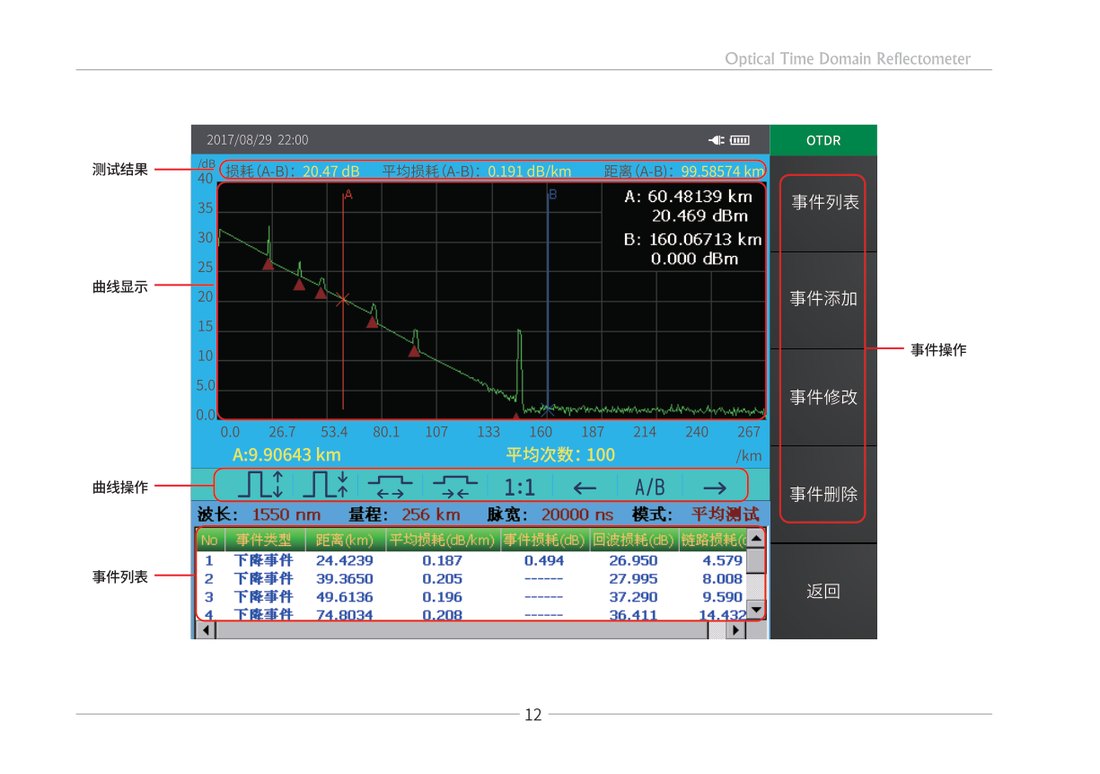

曲线分析结果
测试完成后,仪器界面会显示测试结果、曲线、事件操作区和事件列表。选择事件列表中的事件后,曲线上对应事件会被标注。

| 区域 | 说明 |
|---|---|
| 测试结果 | 显示损耗、平均损耗、距离等结果 |
| 曲线显示 | 显示 OTDR 测试曲线 |
| 曲线操作 | 用于缩放、移动、A/B 光标切换 |
| 事件列表 | 显示链路中的事件点 |

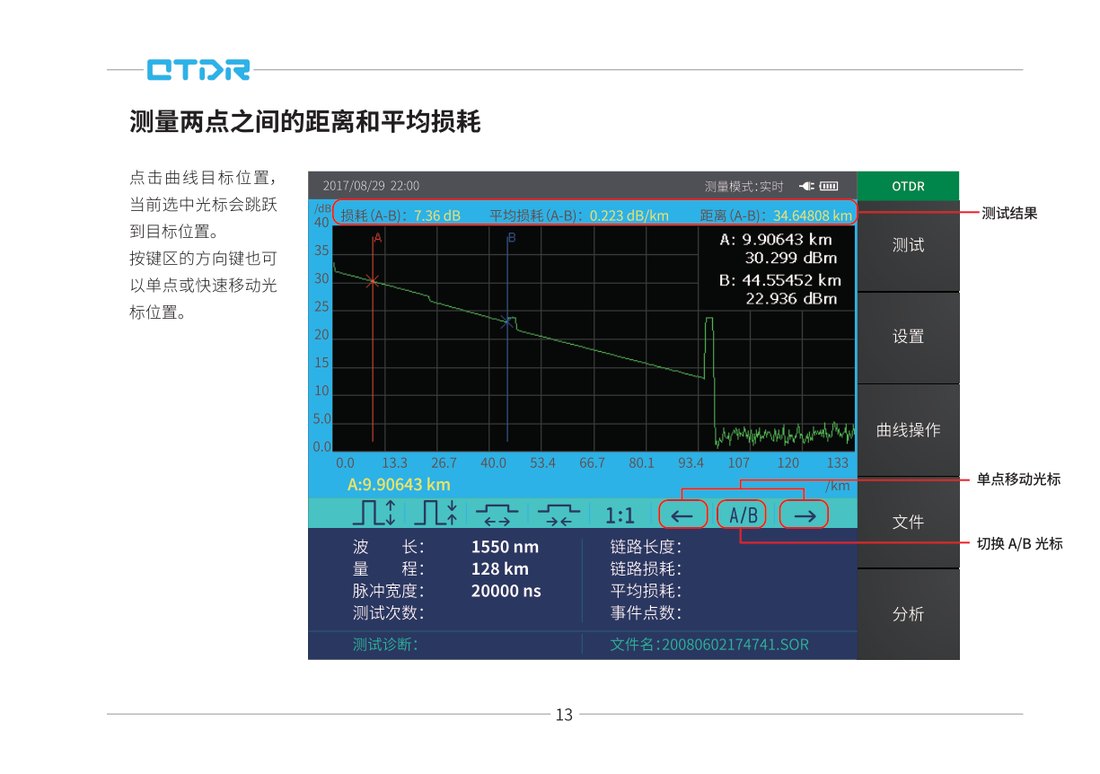

测量两点之间距离和平均损耗
- 点击曲线目标位置,当前选中的光标会跳转到目标位置。
- 使用方向键或菜单按钮移动光标。
- 使用
A/B键切换 A、B 光标。 - 屏幕上方会显示 A-B 两点之间的距离、损耗和平均损耗。

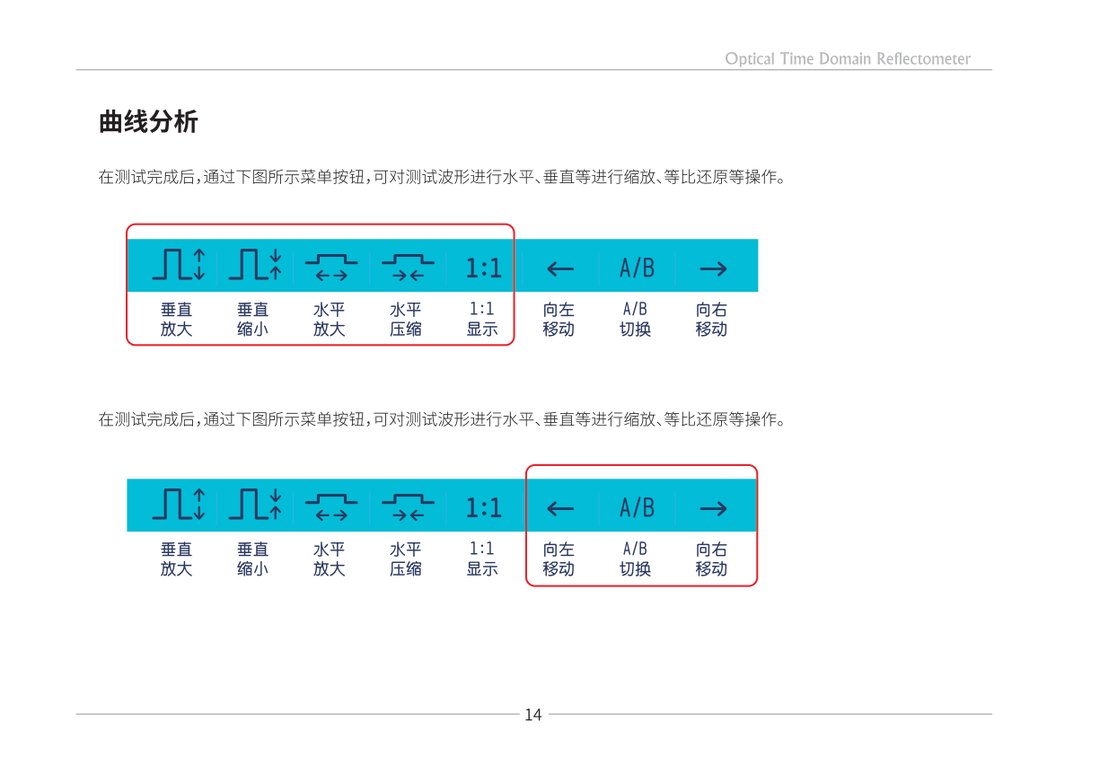

常见曲线操作按钮包括:
| 操作 | 作用 |
|---|---|
| 垂直放大 | 放大纵向显示 |
| 垂直缩小 | 缩小纵向显示 |
| 水平放大 | 放大横向显示 |
| 水平压缩 | 压缩横向显示 |
| 1:1 显示 | 恢复默认比例 |
| 向左移动 | 左移光标或曲线 |
| A/B 切换 | 切换 A、B 光标 |
| 向右移动 | 右移光标或曲线 |

七、测试结果保存与导出

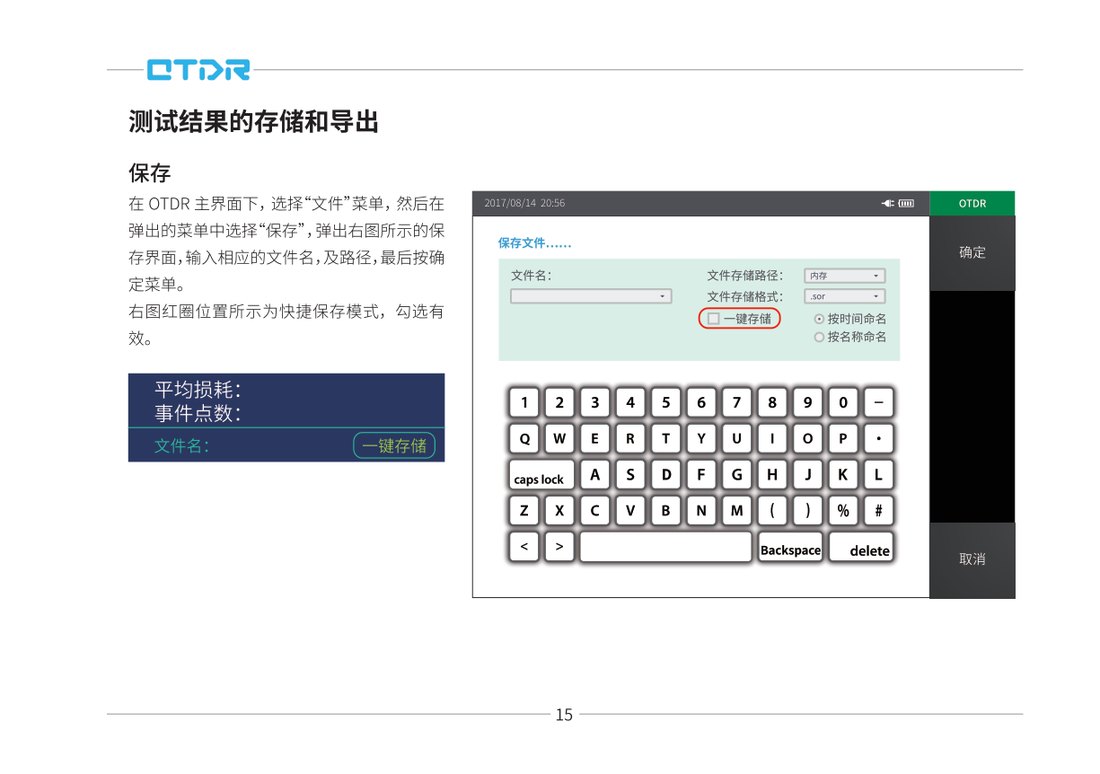

保存测试结果
在 OTDR 主界面中:
- 选择
文件菜单。 - 在弹出菜单中选择
保存。 - 输入文件名、保存路径。
- 按确认菜单保存。
界面中的 一键存储 为快捷保存模式,勾选后可快速保存测试文件。

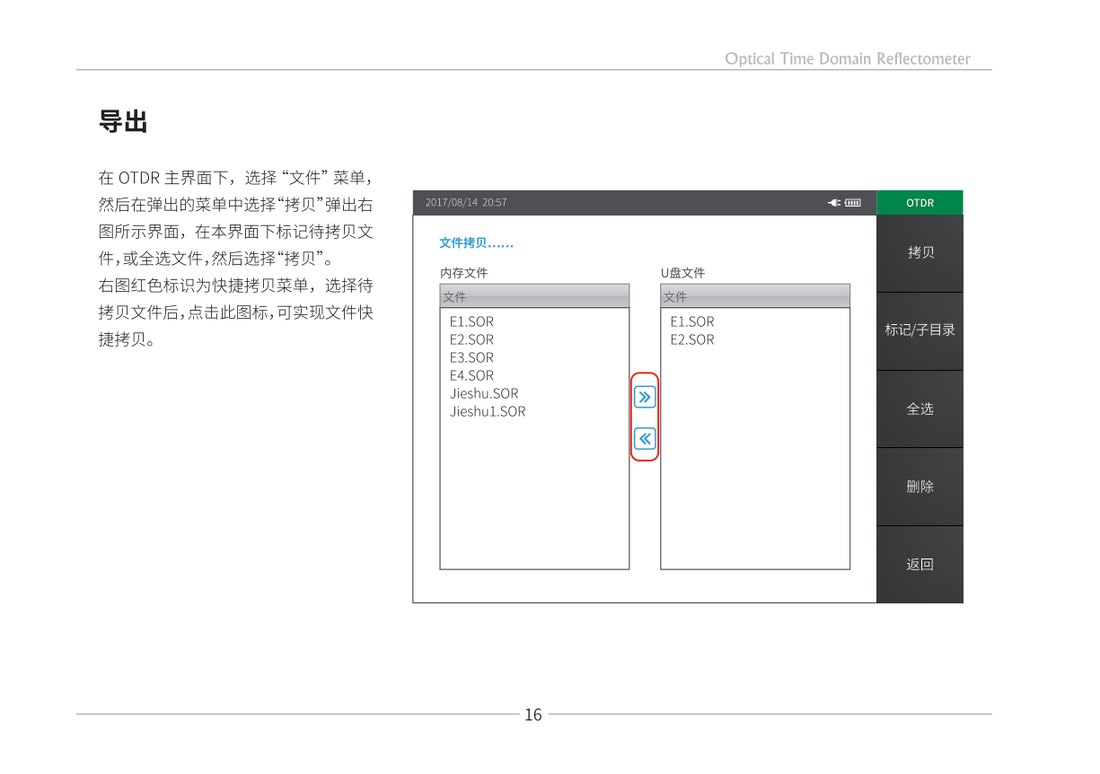

导出测试结果
在 OTDR 主界面中:
- 选择
文件菜单。 - 在弹出菜单中选择
拷贝。 - 进入文件拷贝界面。
- 可选择拷贝单个文件或全部文件。
- 选择目标 U 盘文件位置后,点击拷贝图标完成导出。

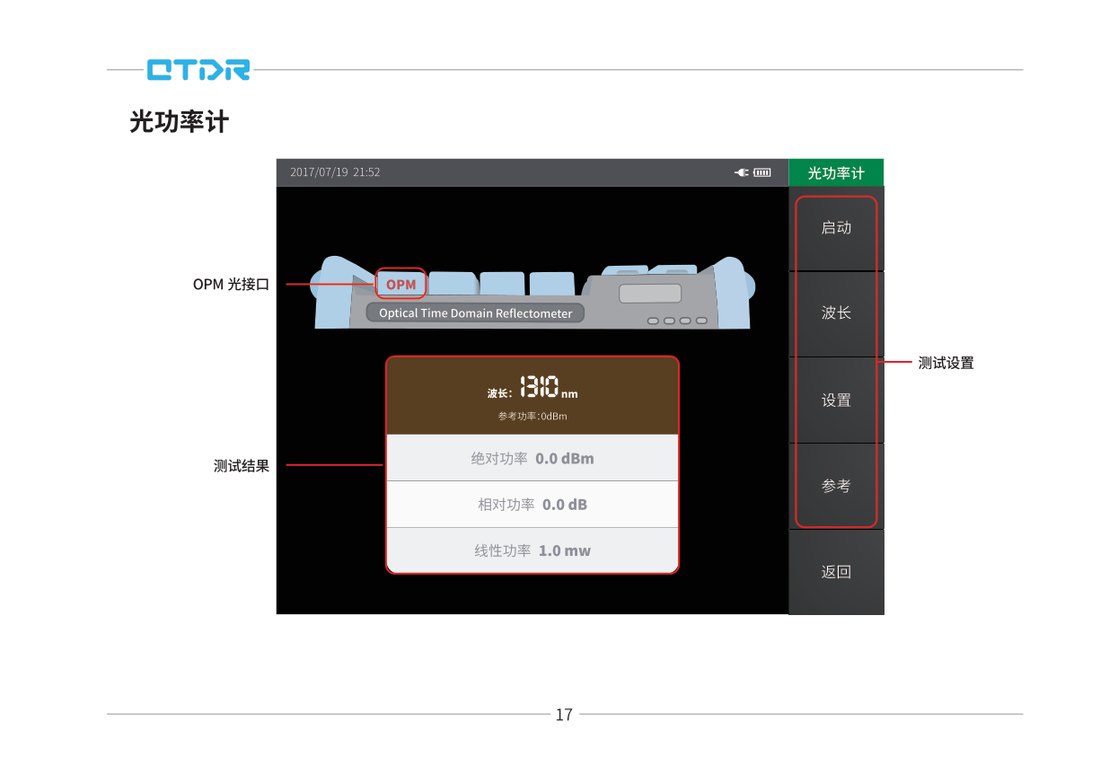

八、光功率计功能
光功率计功能用于测量光信号功率。

界面中通常显示:
| 项目 | 说明 |
|---|---|
| 波长 | 当前测量波长 |
| 参考功率 | 设置或显示参考值 |
| 绝对功率 | 通常以 dBm 显示 |
| 相对功率 | 通常以 dB 显示 |
| 线性功率 | 通常以 mW 显示 |
常见操作:
启动:开始测量。波长:切换测量波长。设置:进入相关设置。参考:设置参考功率。

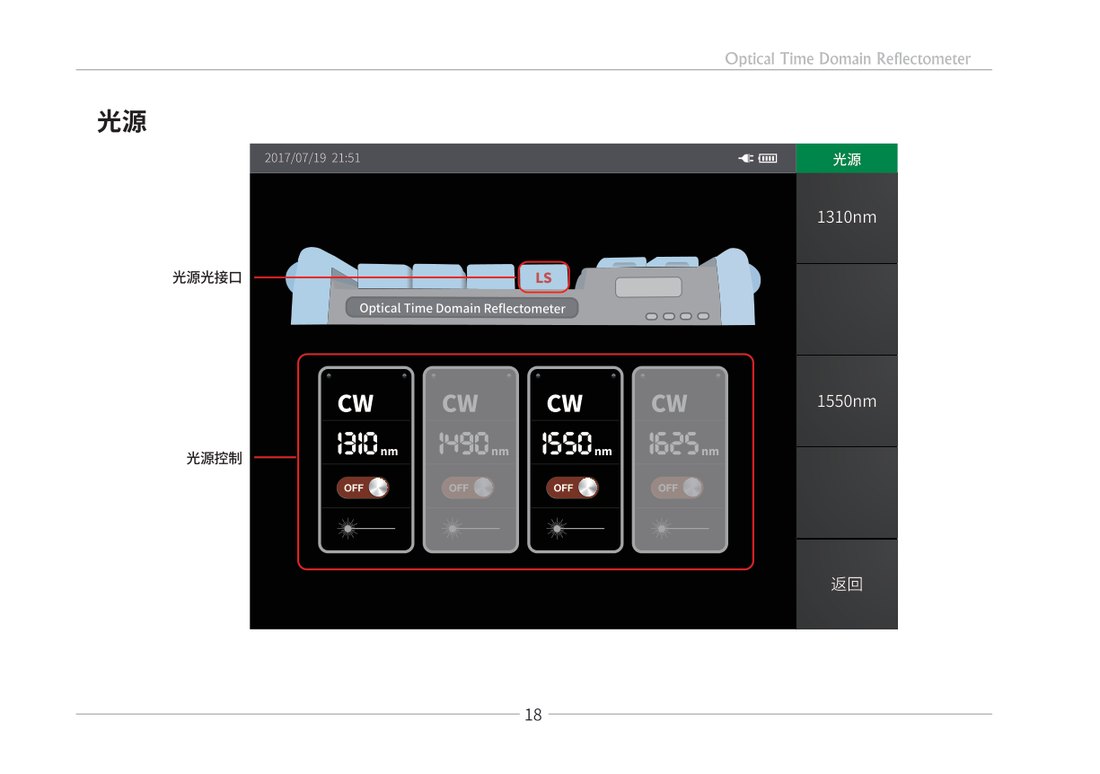

九、光源功能
光源功能用于输出稳定光信号。

操作要点:
- 进入
光源功能界面。 - 选择输出波长,例如
1310nm、1550nm等。 - 根据需要开启或关闭对应波长输出。
- 输出口通常为仪器顶部的光源端口。

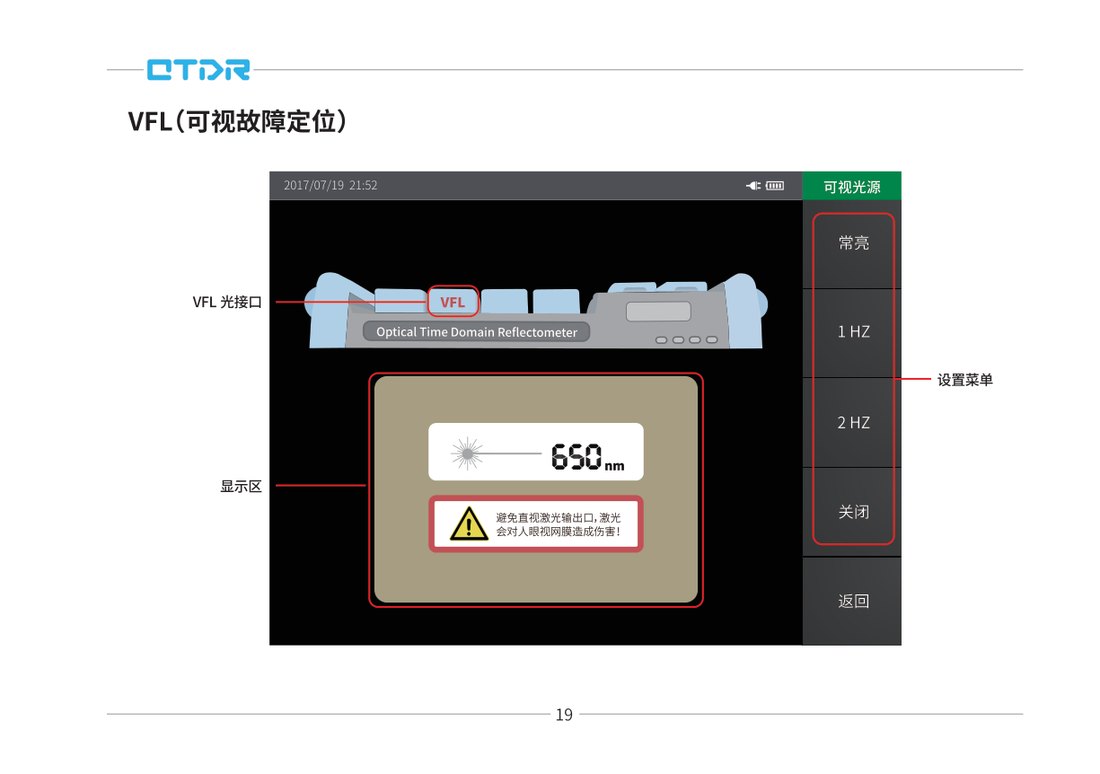

十、VFL 可视故障定位
VFL 可视故障定位功能用于通过红光观察近距离断点、弯折点、接续异常点等问题。

常见模式:
| 模式 | 说明 |
|---|---|
| 常亮 | 红光持续输出 |
| 1Hz | 低频闪烁 |
| 2Hz | 高频闪烁 |
| 关闭 | 关闭红光输出 |
VFL 红光输出时,请勿直视红光端口或光纤尾端。

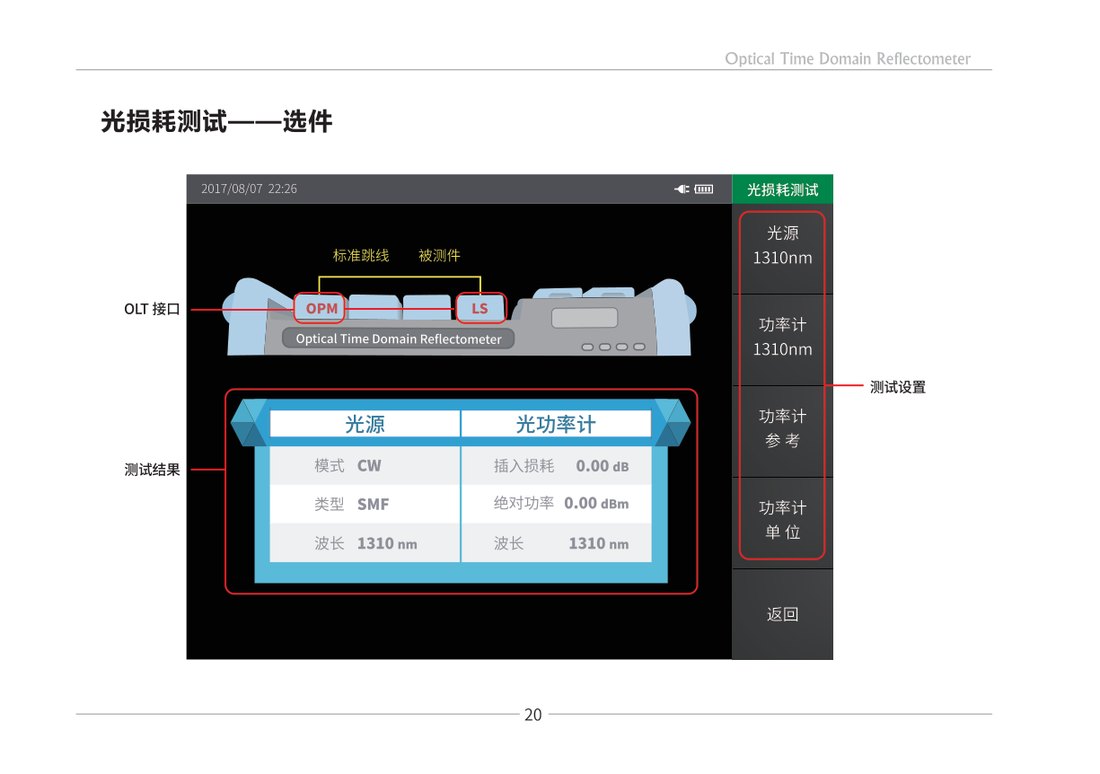

十一、光损耗测试
光损耗测试为选配功能,用于配合光源和光功率计进行链路损耗测量。

基本流程:
- 将标准跳线、被测件按界面提示连接到
OPM与LS端口。 - 设置光源波长。
- 设置光功率计测量波长。
- 设置功率计参考值。
- 选择功率单位。
- 读取插入损耗、绝对功率等测试结果。
十二、端面检测
端面检测为选配功能,用于检查光纤端面污染、划伤、缺陷等问题。
使用时应根据仪器配置连接端面检测探头,并按界面提示进行观察和判断。

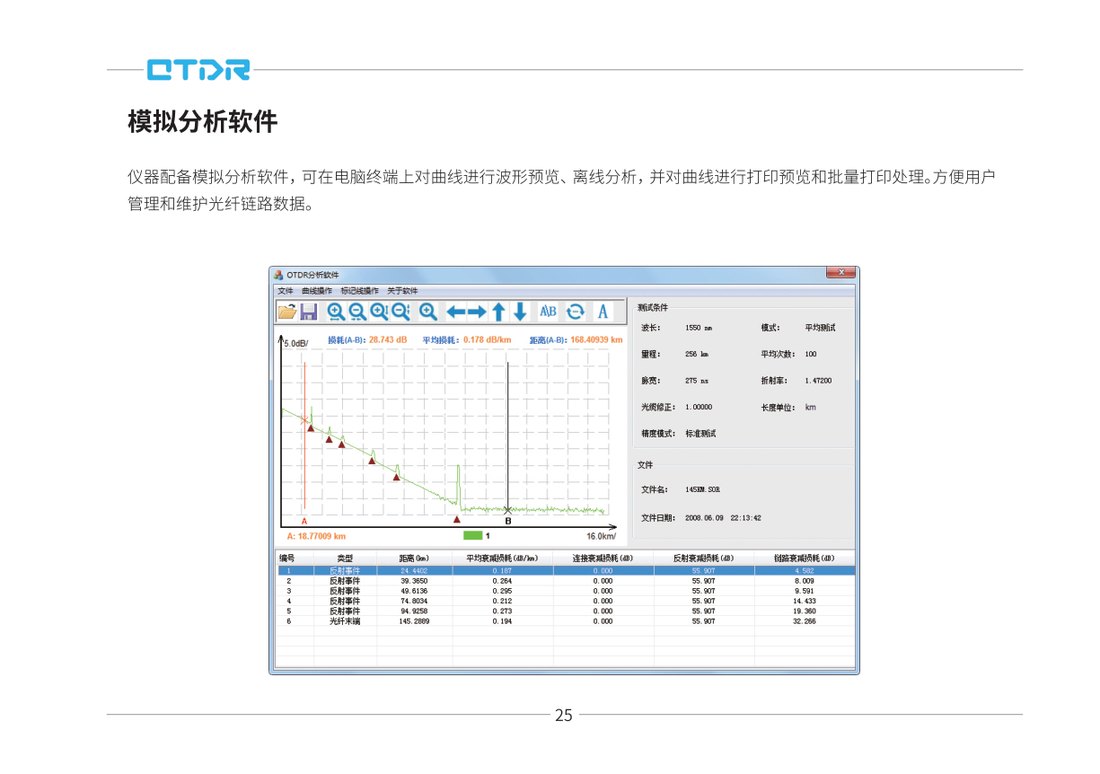

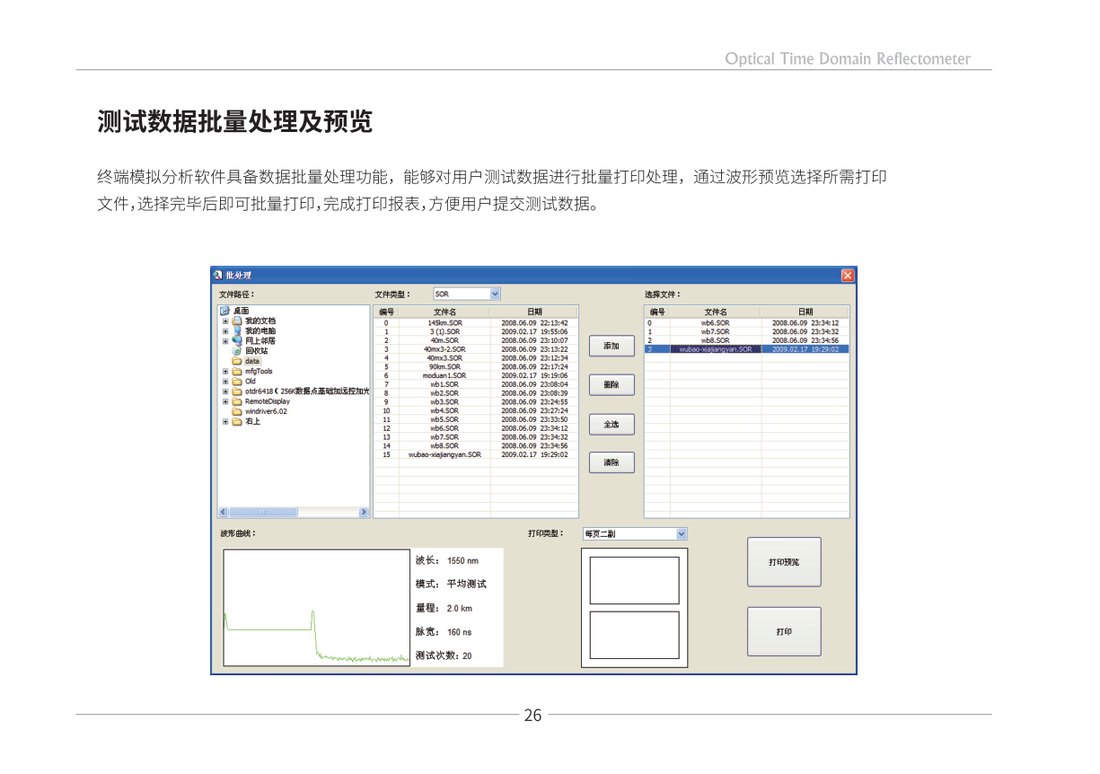

十三、模拟分析软件与批量处理
仪器可配套模拟分析软件使用,便于在电脑端对测试曲线进行波形预览、离线分析、打印预览、批量打印处理、测试报告生成和光纤链路数据管理。

批量处理功能可对多个测试文件进行集中预览和打印,适合验收报告整理。

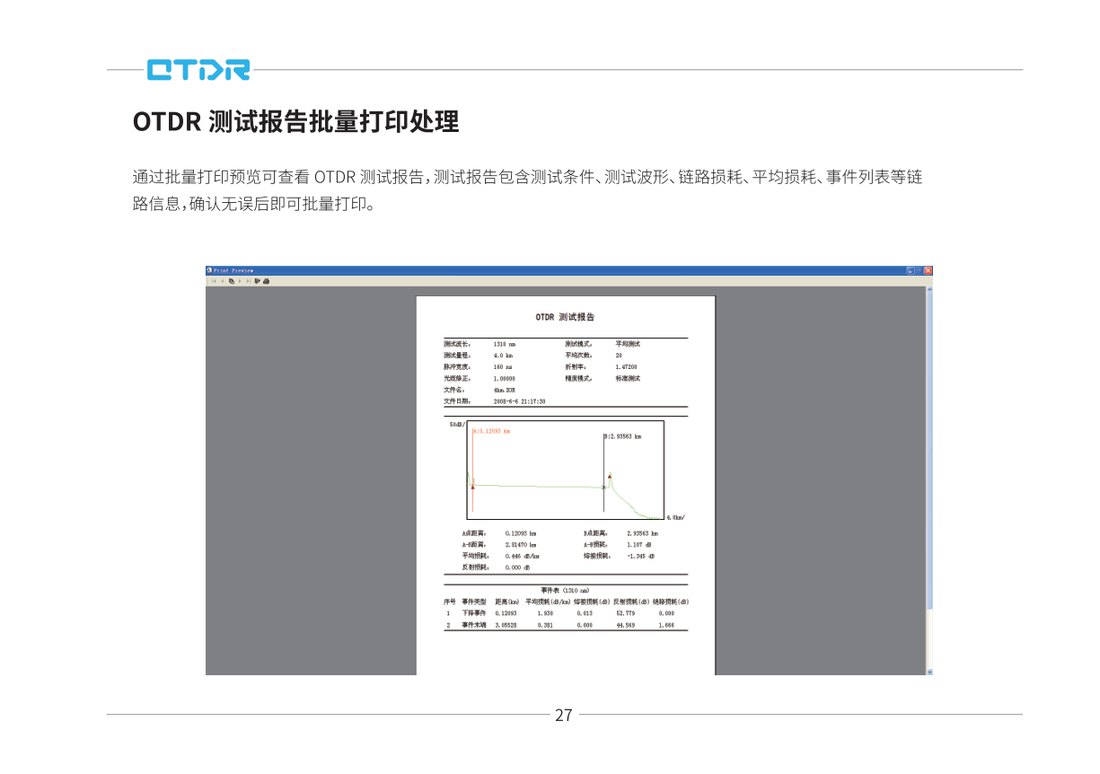

OTDR 测试报告批量打印
通过批量打印预览可查看 OTDR 测试报告,报告包含测试条件、测试波形、链路损耗、平均损耗、事件列表等链路信息,确认无误后即可批量打印。

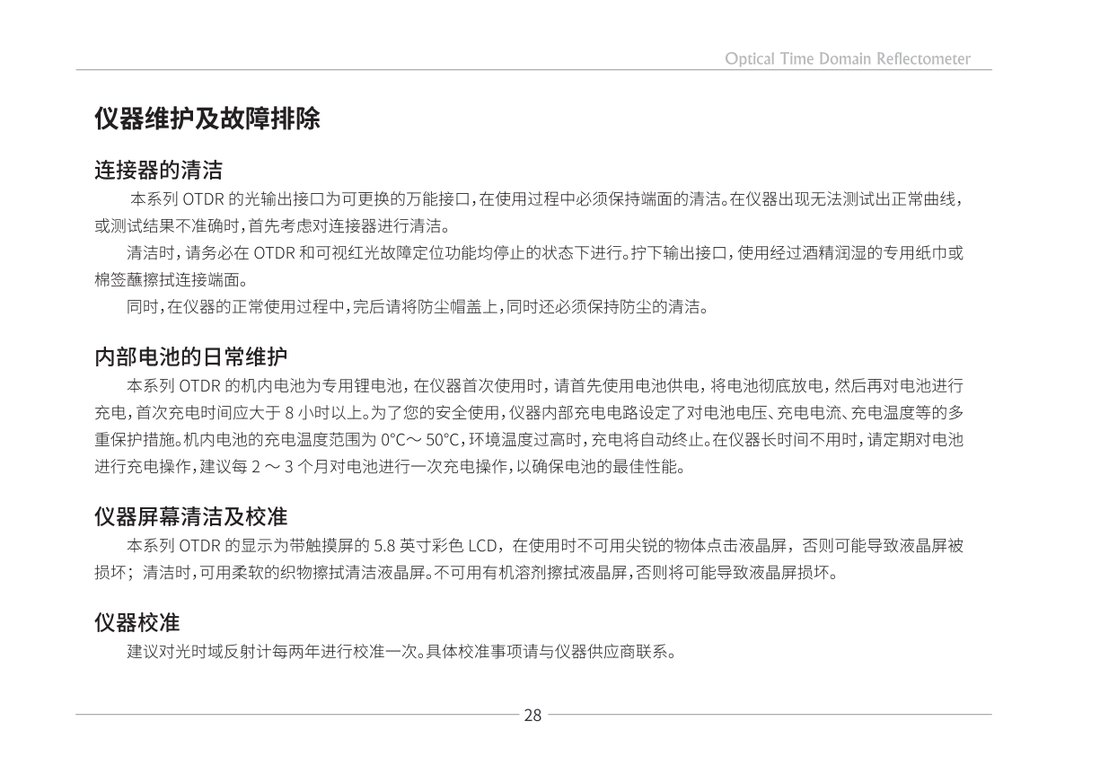

十四、仪器维护
连接器清洁
在仪器使用过程中,应保持端面清洁。若仪器无法测试出正常曲线,或测试结果不准确,应优先检查连接器是否清洁。
清洁要求:
- 清洁时请确认 OTDR 和 VFL 功能处于停止状态。
- 按下输出接口。
- 使用经过酒精润湿的专用纸巾或棉签擦拭连接端面。
- 使用完毕后盖好防尘帽。
- 仪器正常使用过程中也应保持防尘帽清洁。
内部电池维护
- 首次使用时,建议先使用电池供电至彻底放电,再充电。
- 首次充电时间建议大于
8 小时。 - 充电温度范围为
0℃~50℃。 - 长期不用时,建议每
2~3 个月充电一次,以保持电池性能。
屏幕清洁与校准
- 仪器显示屏为
5.8 英寸彩色触摸 LCD。 - 不要使用尖锐物体点击液晶屏。
- 清洁时可使用柔软织物和清洁液。
- 不要使用有机溶剂擦拭屏幕。
- 建议 OTDR 每两年校准一次,具体校准事项请联系供应商。

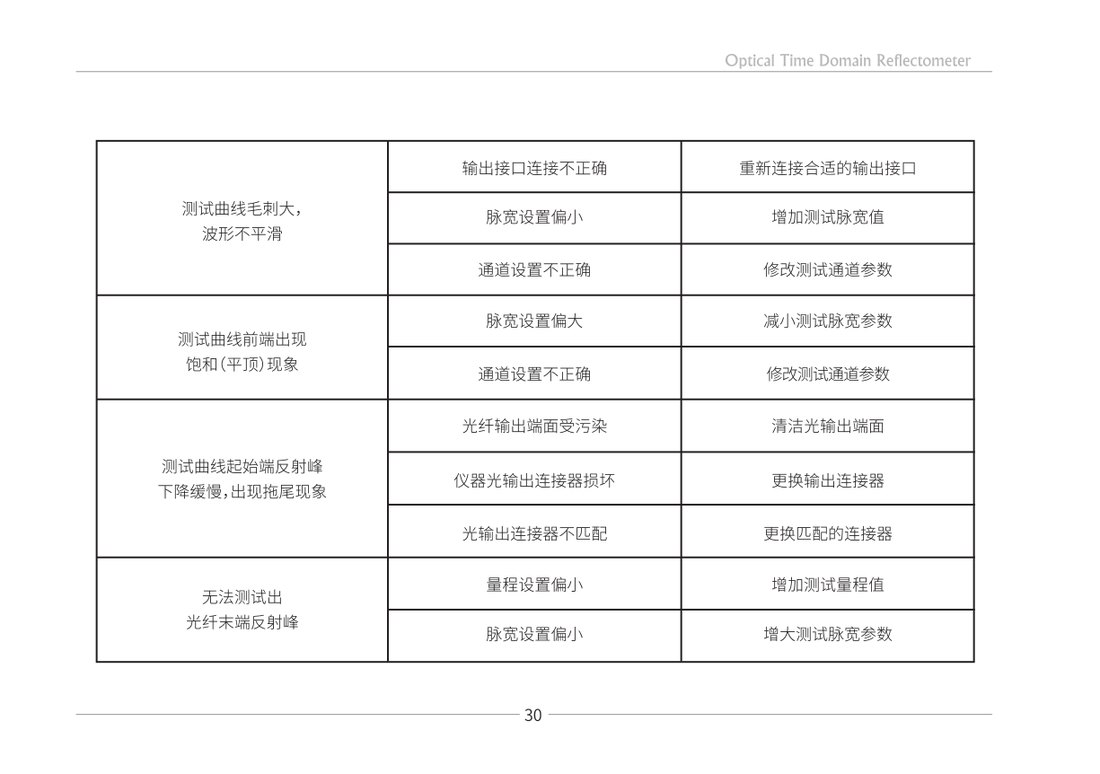

十五、故障及处理方法
| 故障描述 | 可能原因 | 处理方法 |
|---|---|---|
| 仪器无法正常启动 | 电池没有电 | 给电池充电并观察开关键灯;若显示红灯则继续充电,否则联系供应商 |
| 仪器无法正常充电 | 使用环境不满足充电条件 | 将仪器置于 0℃~50℃ 环境中充电 |
| 仪器无法正常充电 | 电池接触不良 | 打开电池仓盖,检查触点并重新安装电池 |
| 仪器无法正常充电 | 电池问题或内部电路问题 | 联系供应商更换电池或检修 |
| 无法测出正常曲线 | 仪器参数设置不正确 | 重新设置正确的测试参数 |
| 无法测出正常曲线 | 光纤输出端面受污染 | 清洁光输出端面 |
| 无法测出正常曲线 | 仪器光输出连接器损坏 | 更换输出连接器 |
| 无法测出正常曲线 | 光输出连接器不匹配 | 更换匹配的连接器 |
| 测试曲线毛刺大、波形不平滑 | 输出接口连接不正确 | 重新连接合适的输出接口 |
| 测试曲线毛刺大、波形不平滑 | 脉宽设置偏小 | 增加测试脉宽值 |
| 测试曲线毛刺大、波形不平滑 | 通道设置不正确 | 修改测试通道参数 |
| 测试曲线前端出现饱和或平顶现象 | 脉宽设置偏大 | 减小测试脉宽参数 |
| 无法测试出光纤末端反射峰 | 量程设置偏小 | 增加测试量程值 |
| 无法测试出光纤末端反射峰 | 脉宽设置偏小 | 增大测试脉宽参数 |
| 曲线分析出现误报 | 测试曲线质量差 | 增大测试脉宽参数 |
| 曲线分析出现误报 | 事件阈值设置偏小 | 增加事件阈值 |
| 测量的光纤长度不准确 | 仪器参数设置不正确 | 重新设置合适的参数 |
| 测量的光纤长度不准确 | 光纤折射率设置不准确 | 重新设置光纤折射率 |
| 测量的光纤长度不准确 | 光缆修正系数设置不准确 | 重新设置光缆修正系数 |
| 测量的光纤平均损耗值不准确 | 测试曲线前端拖尾太长 | 清洁光输出端面 |
| 测量的光纤平均损耗值不准确 | 光标点位置设置不当 | 重置光标点位置 |
仪器使用过程中,未经允许严禁用户擅自拆机处理,否则将失去保修资格。

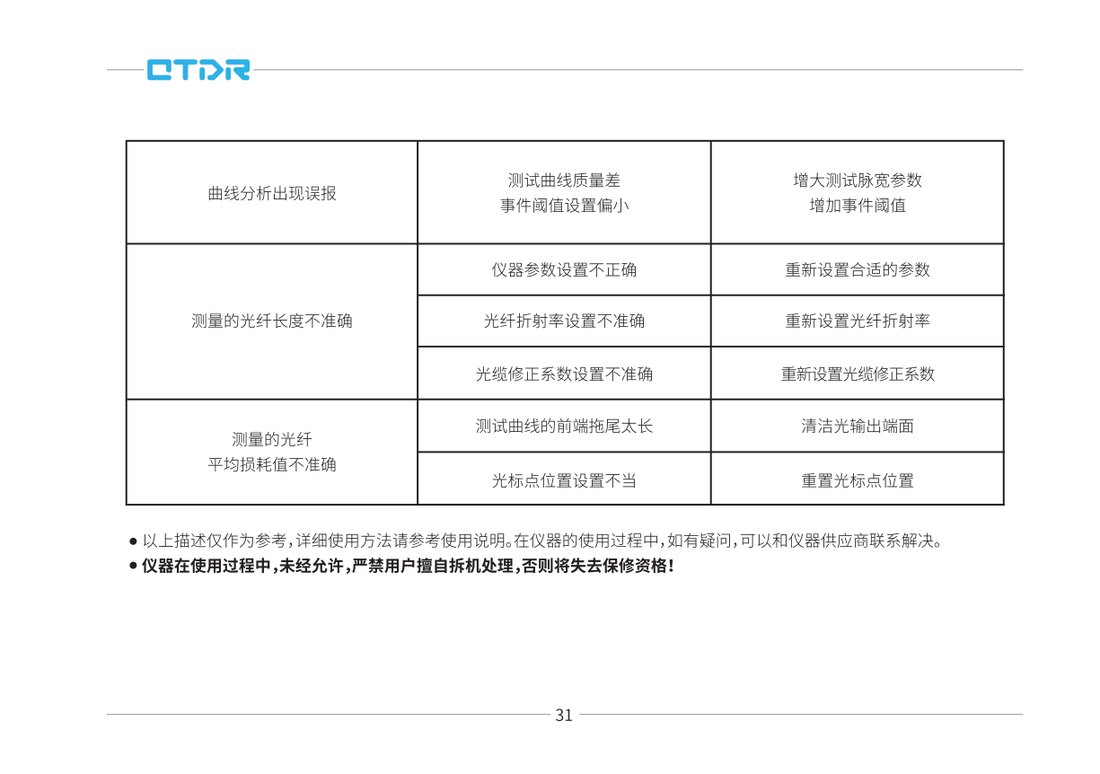

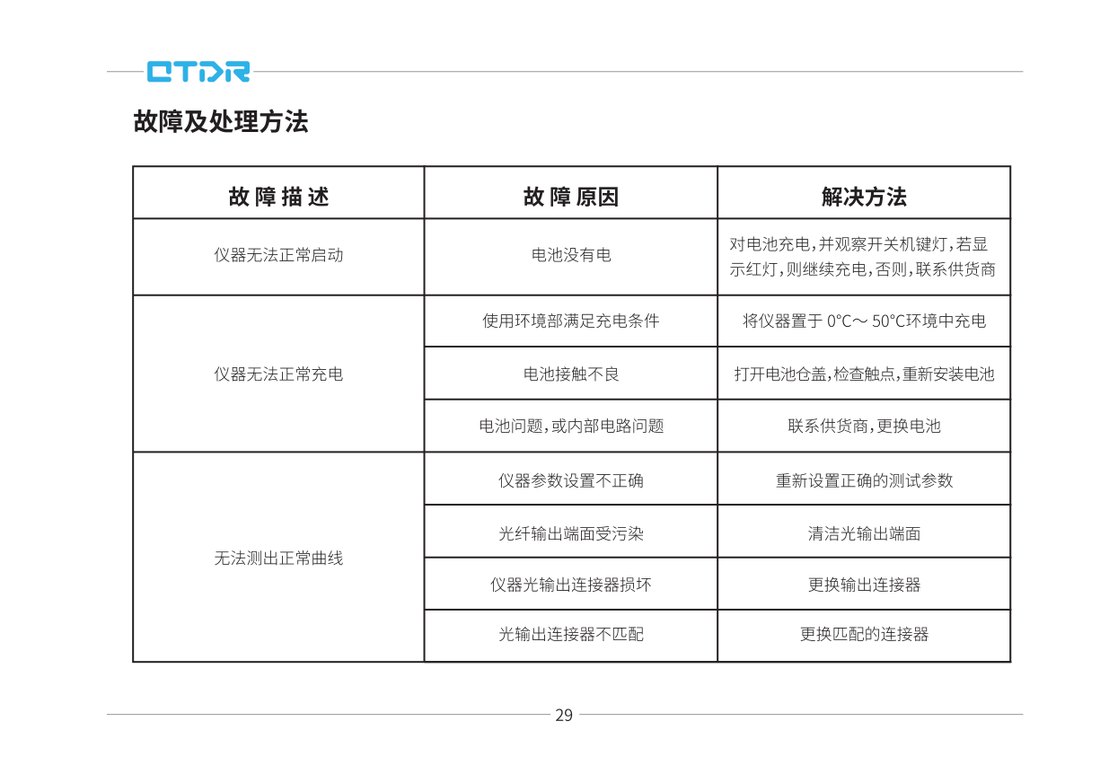

下图为说明书中的故障排除表格原图,适合现场人员对照查看。

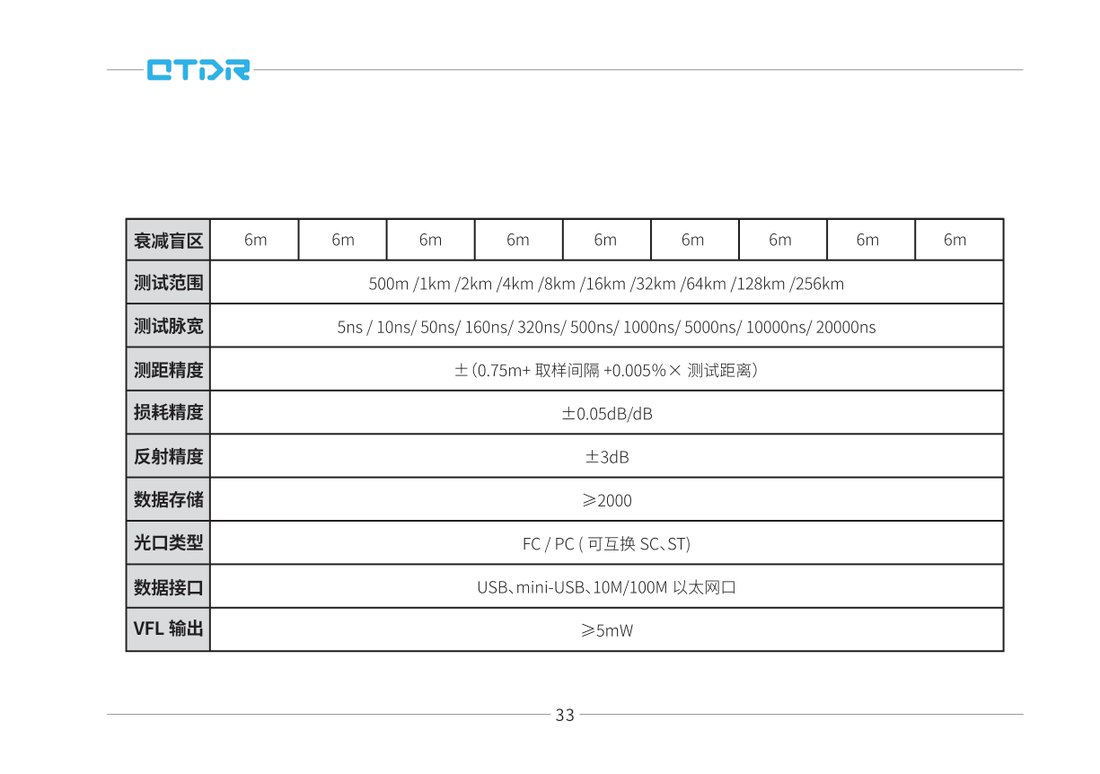

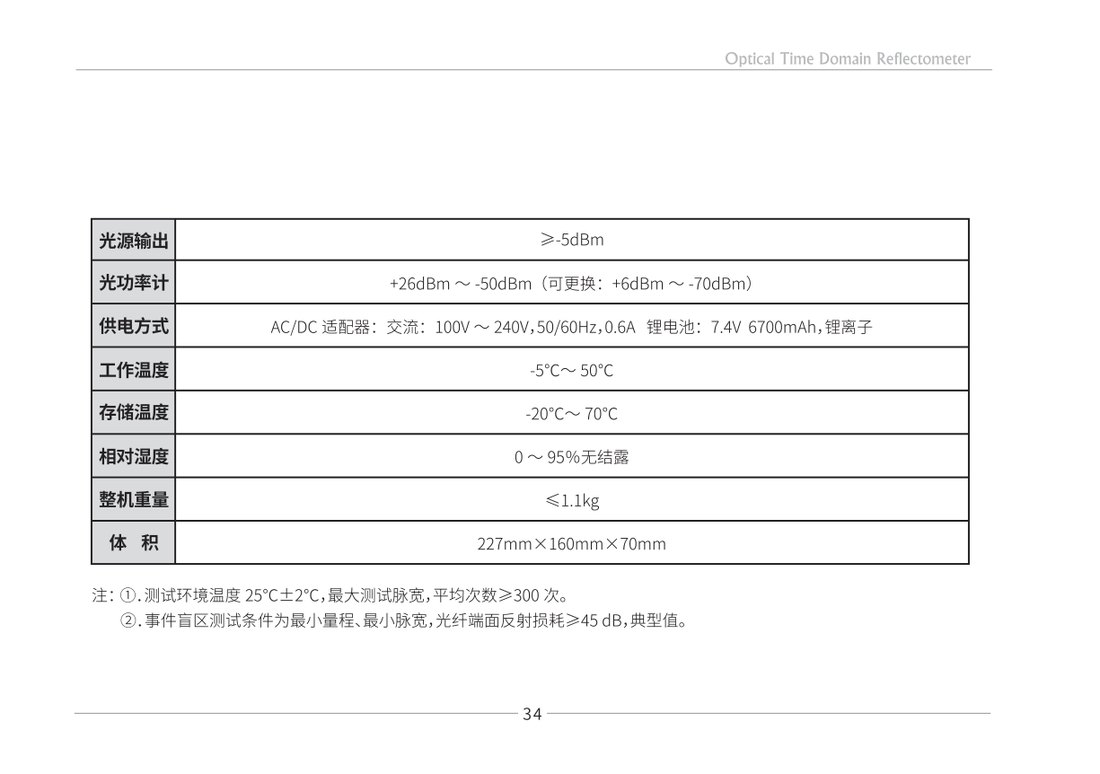

十六、技术参数
OTDR 参数
| 项目 | 参数 |
|---|---|
| 显示 | 5.8 英寸彩色液晶屏 + 触摸屏 |
| 测试范围 | 500m / 1km / 2km / 4km / 8km / 16km / 32km / 64km / 128km / 256km |
| 测试脉宽 | 5ns / 10ns / 50ns / 160ns / 320ns / 500ns / 1000ns / 5000ns / 10000ns / 20000ns |
| 测距精度 | ±(0.75m + 取样间隔 + 0.005% × 测试距离) |
| 损耗精度 | ±0.05dB/dB |
| 反射精度 | ±3dB |
| 数据存储 | ≥2000 条 |
| 光口类型 | FC / PC,可互换 SC、ST |
| 数据接口 | USB、mini-USB、10M/100M 以太网口 |
| VFL 输出 | ≥5mW |
| 光源输出 | ≥-5dBm |
| 光功率计 | +26dBm~-50dBm,可更换为 +6dBm~-70dBm |
| 供电方式 | AC/DC 适配器;锂电池 7.4V 6700mAh |
| 工作温度 | -5℃~50℃ |
| 存储温度 | -20℃~70℃ |
| 相对湿度 | 0~95%,无结露 |
| 整机重量 | ≤1.1kg |
| 体积 | 227mm × 160mm × 70mm |

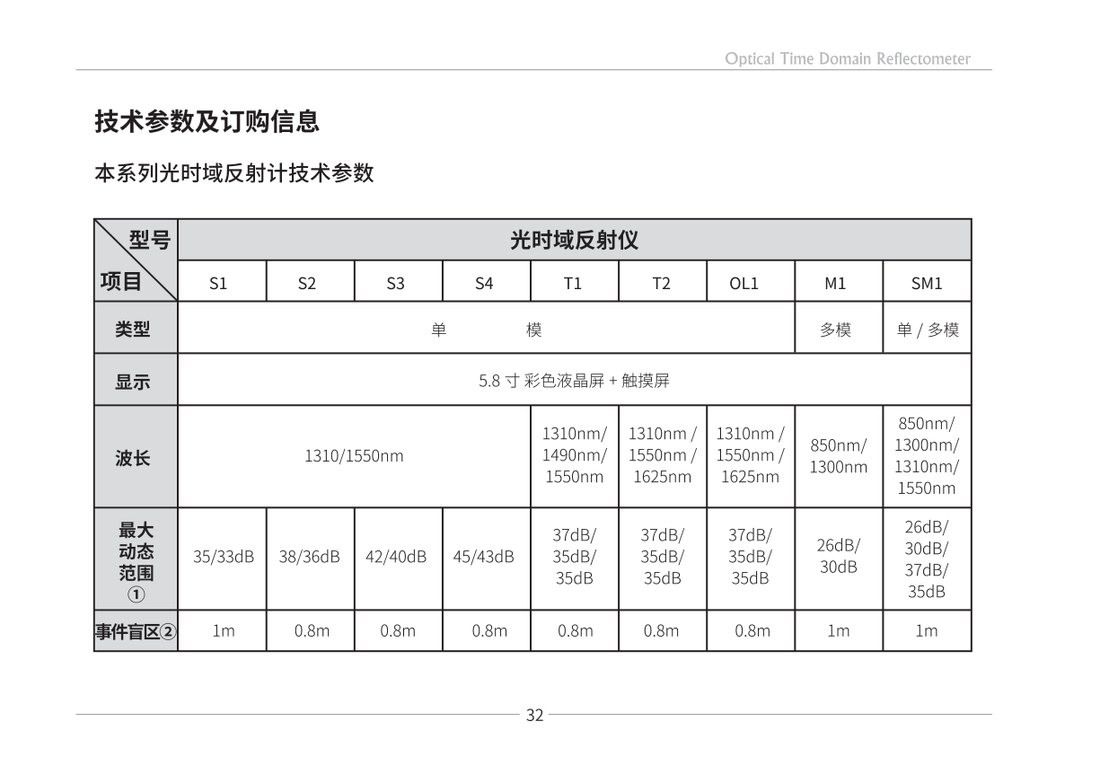

机型波长与动态范围
| 型号 | 类型 | 波长 | 最大动态范围 | 事件盲区 |
|---|---|---|---|---|
| S1 | 单模 | 1310 / 1550nm | 35 / 33dB | 1m |
| S2 | 单模 | 1310 / 1550nm | 38 / 36dB | 0.8m |
| S3 | 单模 | 1310 / 1550nm | 42 / 40dB | 0.8m |
| S4 | 单模 | 1310 / 1550nm | 45 / 43dB | 0.8m |
| T1 | 单模 | 1310 / 1490 / 1550nm | 37 / 35 / 35dB | 0.8m |
| T2 | 单模 | 1310 / 1550 / 1625nm | 37 / 35 / 35dB | 0.8m |
| OL1 | 单模 | 1310 / 1550 / 1625nm | 37 / 35 / 35dB | 0.8m |
| M1 | 多模 | 850 / 1300nm | 26 / 30dB | 1m |
| SM1 | 单模 / 多模 | 850 / 1300 / 1310 / 1550nm | 26 / 30 / 37 / 35dB | 1m |

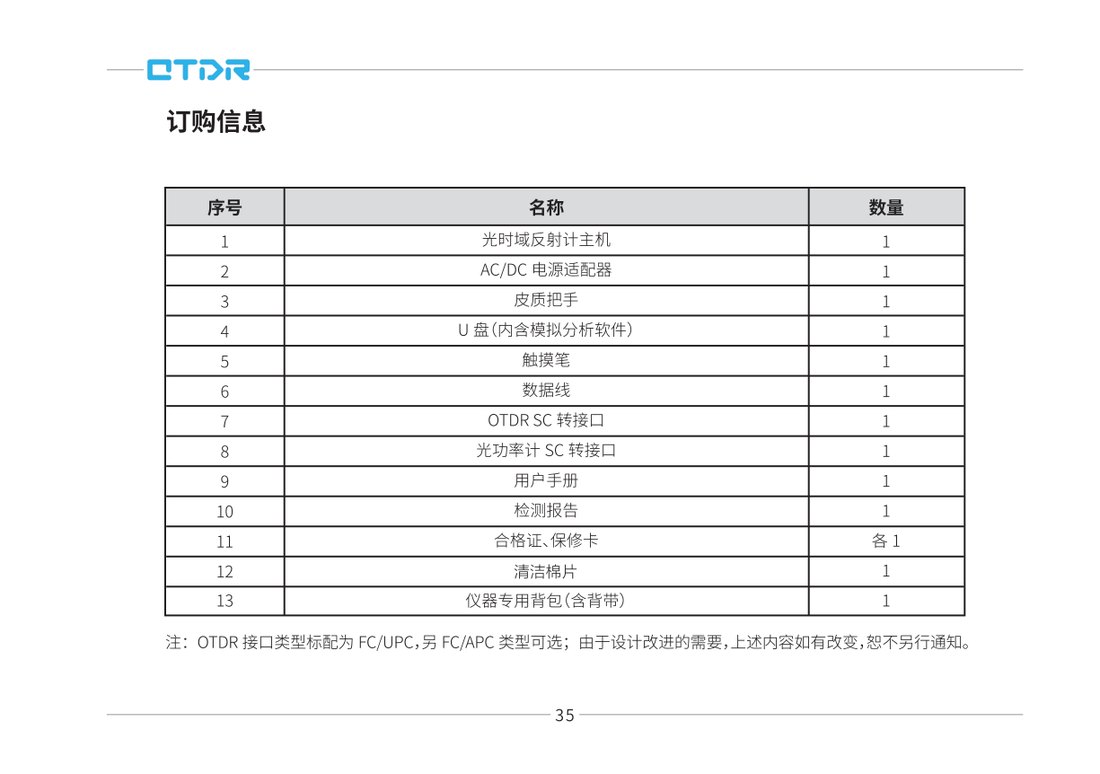

十七、标准配置
| 序号 | 名称 | 数量 |
|---|---|---|
| 1 | 光时域反射计主机 | 1 |
| 2 | AC/DC 电源适配器 | 1 |
| 3 | 皮质把手 | 1 |
| 4 | U 盘,内含模拟分析软件 | 1 |
| 5 | 触摸笔 | 1 |
| 6 | 数据线 | 1 |
| 7 | OTDR SC 转接口 | 1 |
| 8 | 光功率计 SC 转接口 | 1 |
| 9 | 用户手册 | 1 |
| 10 | 检测报告 | 1 |
| 11 | 合格证、保修卡 | 各 1 |
| 12 | 清洁棉片 | 1 |
| 13 | 仪器专用背包,含背带 | 1 |
注:OTDR 接口类型标配为 FC/UPC,FC/APC 类型可选。具体配置可能因产品版本调整而变化,请以实际装箱为准。

十八、使用建议
- 测试前先清洁跳线和端口端面。
- 根据链路长度选择合适量程和脉冲宽度。
- 短距离测试建议使用较小脉宽,长距离测试建议适当增大脉宽。
- 平均测试比实时测试更稳定,适合正式验收。
- 测试完成后及时保存
.SOR文件。 - 导出测试数据前请确认 U 盘已正确连接。
- 长期不用时,请定期充电并保持端口防尘。
