CKIPC 高清监控测试仪使用说明

CKIPC 高清监控测试仪是一款面向安防监控安装、网络摄像机调试和综合布线维护的多功能测试仪。

设备采用智能操作系统和 7 英寸高清触摸屏，支持网络摄像机、模拟摄像机、同轴高清摄像机、PoE 供电、网线测试、TDR 断点测试、光功率测试和红光故障定位等功能。

本页面根据 CKIPC 快速使用指南整理。不同硬件版本、软件版本和选配功能可能存在差异，请以设备实际界面为准。

安全提示

• 所有接口均不得连接强电线路；
• TDR 测试接口只能连接规定的测试盒、寻线器或被测线缆；
• UTP 寻线接口不得连接交流电或超过允许电压的线路；
• 使用 PoE、电源输出功能前，必须确认被测设备的供电规格；
• 红光源为可见激光，不得直视激光输出口或光纤端面；
• 请使用原装或符合规格的充电器。

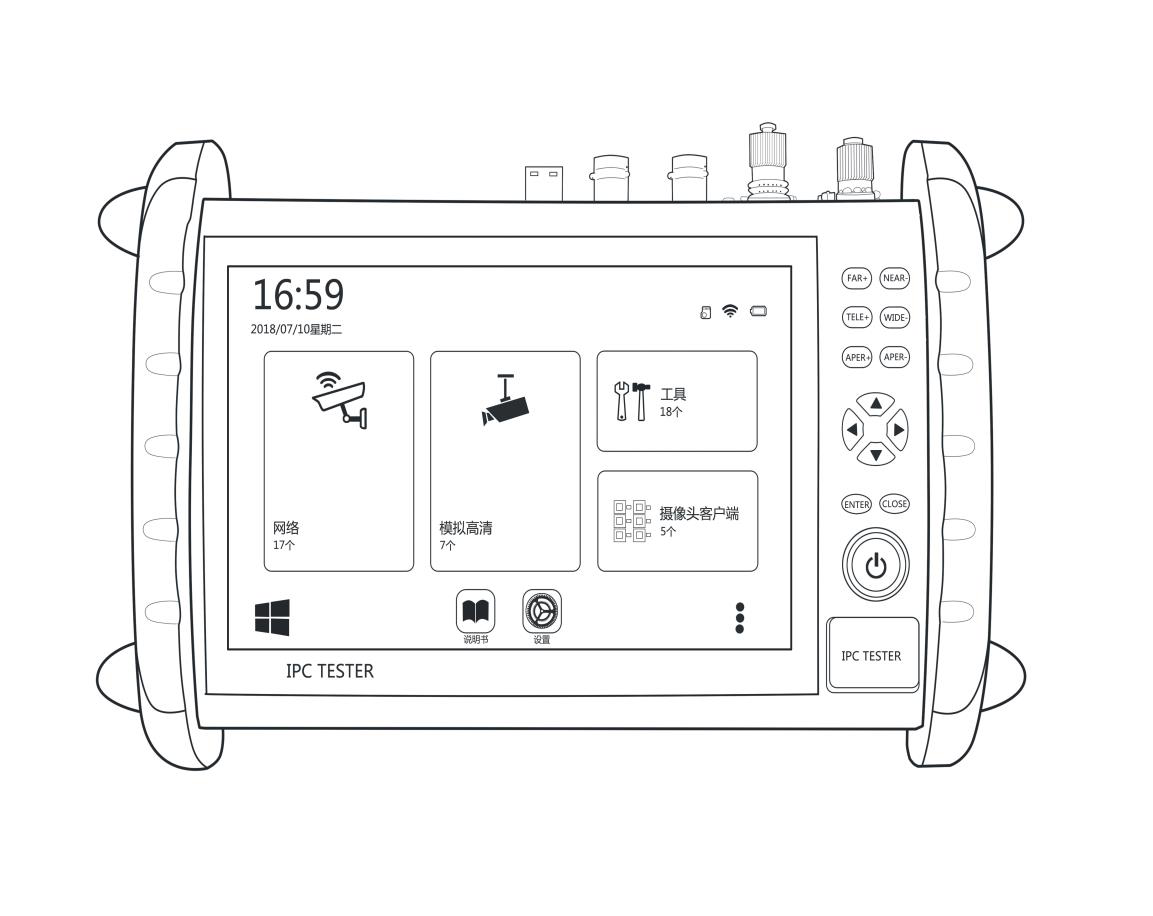

产品外观

主要用途：

• 网络摄像机 IP 探测和实时预览；
• ONVIF 摄像机搜索、登录和参数设置；
• CVBS、AHD、TVI、CVI 模拟及同轴高清视频测试；
• HDMI 视频输入；
• PoE 电压、供电线序和供电输出测试；
• 网络扫描、PING、DHCP 和网口闪烁；
• RS485 串口数据收发；
• 网线通断、线序、线长和断点测试；
• 光功率计和红光故障定位；
• 拍照、录像、回放和测试报告生成。

主要技术参数

项目	参数
显示屏	7 英寸 IPS 高清全视角液晶屏
分辨率	1920 × 1200
触摸屏	G+G 结构电容触摸屏
以太网	10/100/1000 Mbps 自适应
Wi-Fi	内置无线 Wi-Fi，标称 150 Mbps
网络视频	支持 ONVIF 及多种厂商协议，最高可支持 4K/800 万像素设备
模拟视频	1 路 CVBS 输入，支持 PAL/NTSC 自适应
同轴高清	支持 AHD、TVI、CVI，部分格式最高可达 8 MP
视频放大	最大约 8 倍
拍照/录像	支持拍照、录像和回放
音频	1 路音频输入、1 路音频输出
云台控制	支持 Pelco-D/P 等多种协议
DC 12V 输出	最大约 3 A
DC 24V 输出	最大约 1 A
PoE 输出	标准 48 V PoE 输出
USB 输出	5 V / 2 A
充电器	DC 12 V / 2 A
电池	内置 7.4 V / 7000 mAh 聚合物锂电池
续航	约 8-16 小时，视功能和负载而定
内部存储	约 8 GB
工作温度	-10℃ 至 +50℃
工作湿度	30%-90%
外形尺寸	约 23 × 14 × 4.5 cm
重量	约 0.9 kg

接口说明

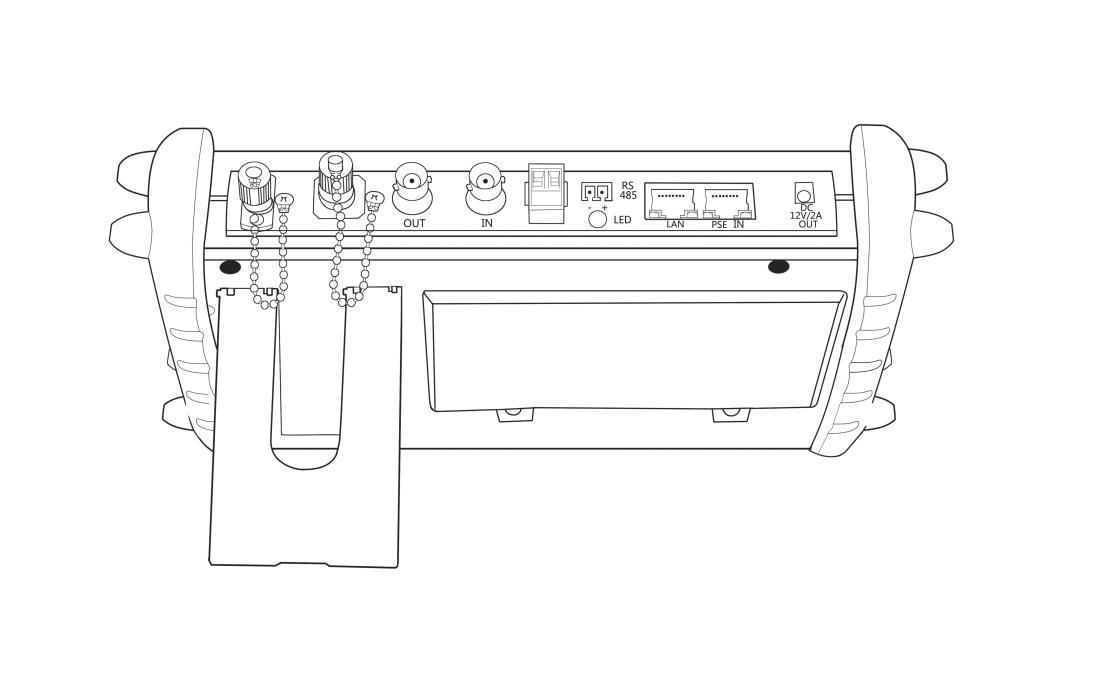

后部接口

后部主要接口包括：

1. DC 24V/1A 电源输出；
2. RS485 串口接口；
3. LAN 以太网接口，同时作为 IPC 连接口和 PoE 输出口；
4. PSE PoE 电源输入测试口；
5. DC 12V/3A 电源输出；
6. LED 白光照明灯；
7. 电池后盖、支架和扬声器。

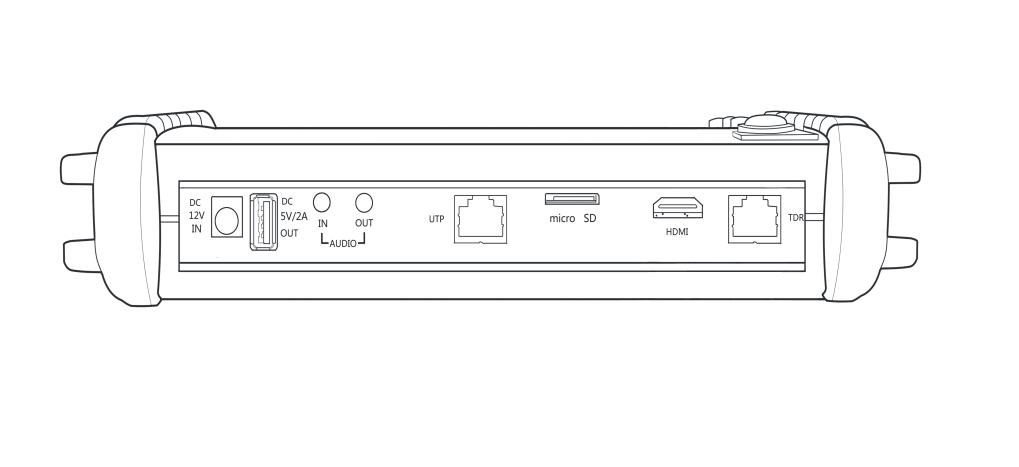

侧面接口

侧面主要接口包括：

1. DC 12V/2A 充电接口；
2. USB 5V/2A 输入/输出接口；
3. 音频输入、音频输出接口；
4. UTP 寻线接口；
5. MicroSD 卡槽；
6. HDMI 高清输入接口；
7. TDR 断点测试接口。

顶部和正面接口

• CVBS 模拟视频输入接口；
• 彩条测试信号输出接口；
• 红光源接口；
• 光功率计接口；
• 实体按键控制区；
• 电源指示灯；
• 充电指示灯。

接口保护

• LAN、UTP、TDR 和电源接口不得短路；
• TDR 接口不得连接交换机或其他带电网络设备；
• 测线端口不得连接 PoE 交换机；
• 不确定线路是否带电时，请先使用专业设备确认。

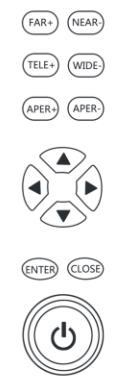

实体按键

按键	功能
电源键	长按约 2 秒开机；短按休眠；长按提示关机；长按约 5 秒强制关机
ENTER	确认操作
CLOSE	返回或退出
上/下/左/右	选择菜单、移动光标
APER+ / APER-	云台光圈加/减
TELE+ / WIDE-	云台变倍加/减
FAR+ / NEAR-	云台聚焦远/近

部分软件中，长按 APER+ 可作为快速截图键，是否启用取决于按键设置。

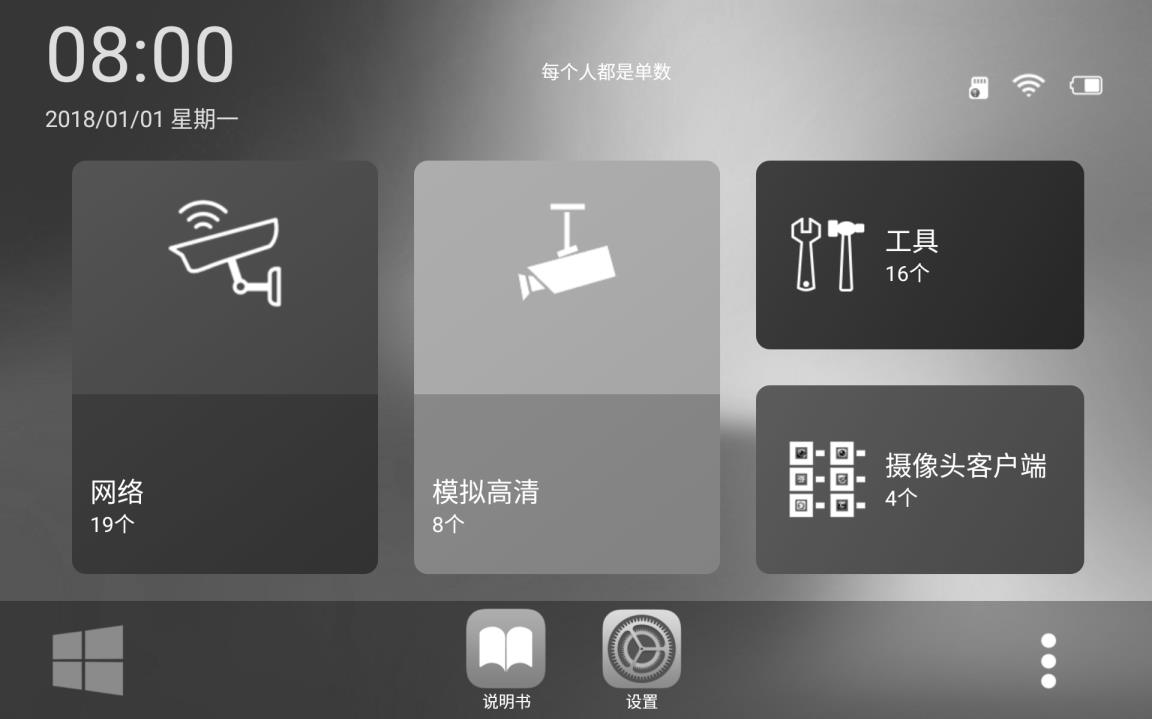

开机与系统桌面

1. 确认电池安装正确并有足够电量；
2. 长按电源键约 2 秒；
3. 等待系统启动；
4. 进入系统桌面。

桌面通常显示：

• 日期和时间；
• 网络连接状态；
• Wi-Fi 状态；
• 存储卡状态；
• 电池电量；
• 网络视频、模拟高清和工具等功能入口。

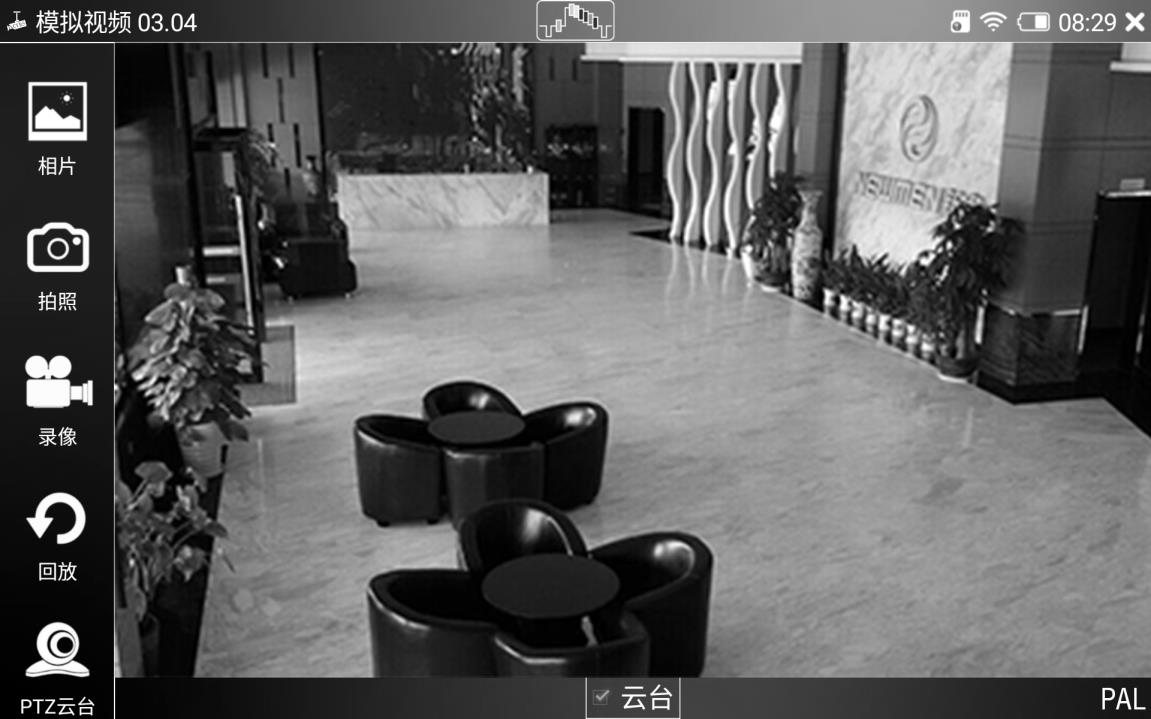

模拟视频和同轴高清测试

支持：

• CVBS；
• AHD；
• TVI；
• CVI；
• HDMI 输入。

硬件连接

1. 使用 BNC 视频线连接模拟摄像机和仪器 CVBS 接口；
2. 为摄像机连接合适的电源；
3. 打开“模拟视频”应用；
4. 视频制式和图像通常会自动显示。

常用功能：

• 拍照；
• 录像；
• 视频回放；
• 图像缩放；
• 全屏显示；
• PTZ 云台控制；
• 同轴菜单控制；
• 图像质量显示。

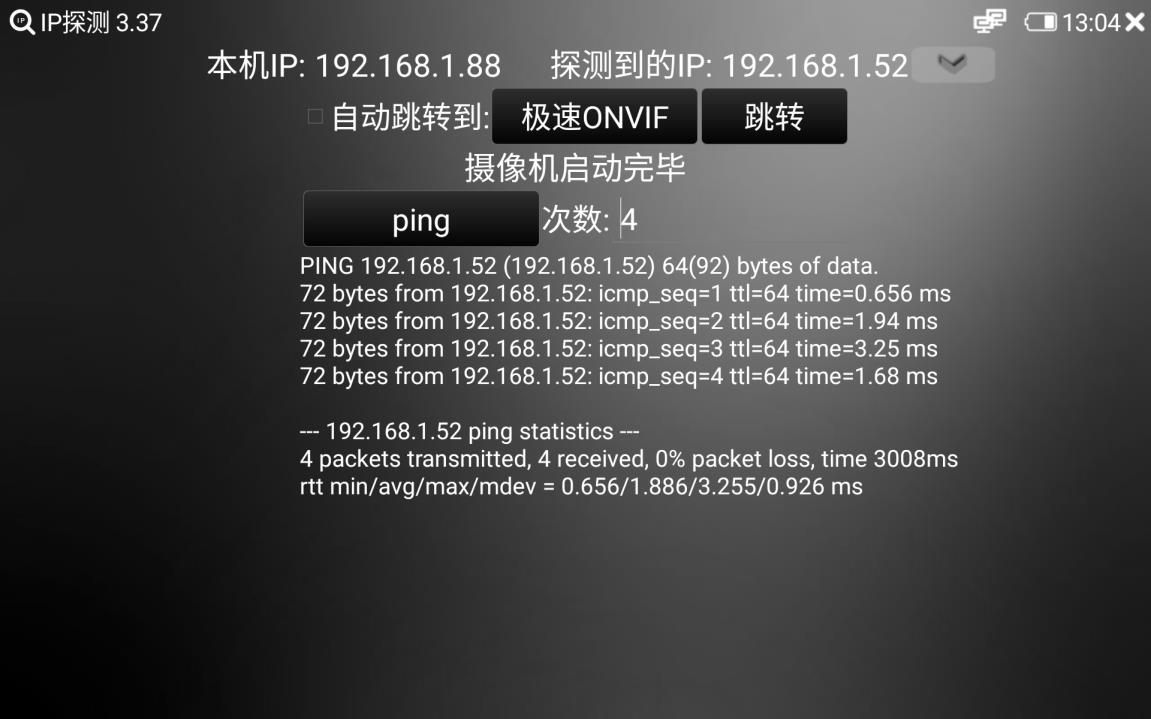

IPC 网络摄像机 IP 探测

IP 探测可用于：

• 自动扫描局域网摄像机；
• 识别摄像机 IP；
• 自动调整测试仪网段；
• PING 摄像机；
• 跳转 ONVIF 预览；
• 部分摄像机激活和测试报告生成。

硬件连接

普通供电摄像机：

1. 摄像机网线接入仪器 LAN 口；
2. 摄像机另外连接电源；
3. 打开 IP 探测。

PoE 摄像机：

1. 摄像机网线接入仪器 LAN 口；
2. 确认摄像机支持标准 PoE；
3. 在电源管理中开启 PoE 输出；
4. 再进行 IP 探测。

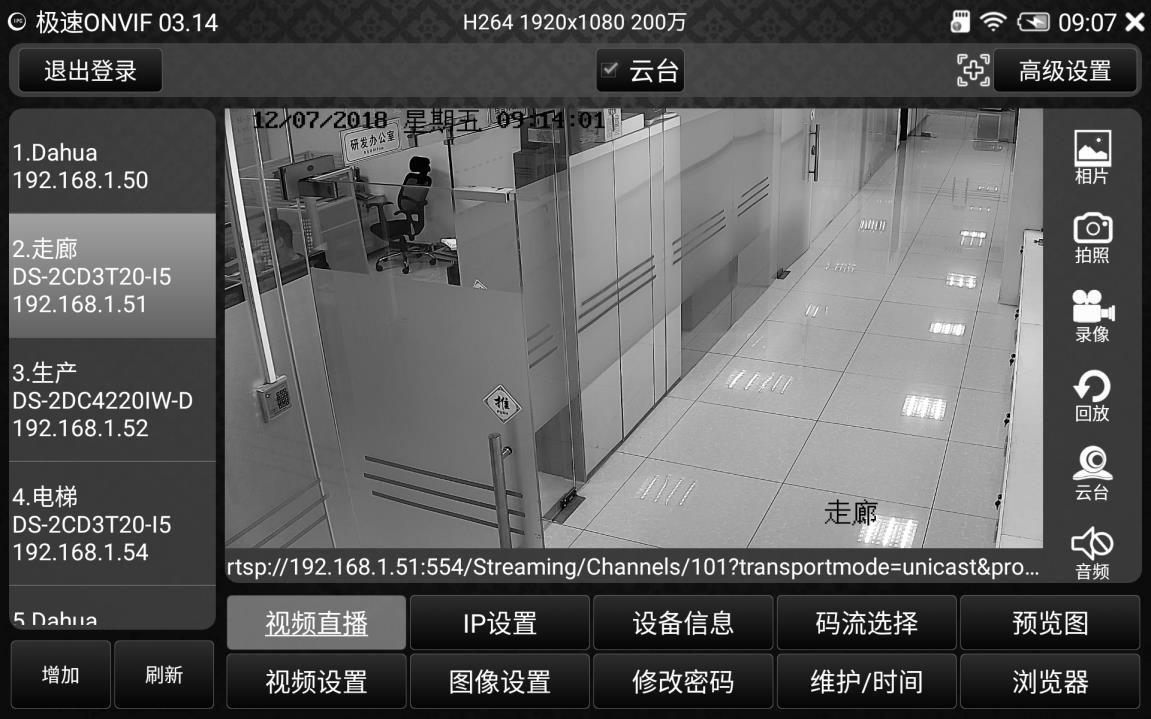

ONVIF 摄像机测试

极速 ONVIF 可自动扫描同一局域网内的 ONVIF 摄像机。

基本步骤：

1. 打开“极速 ONVIF”；
2. 等待扫描完成；
3. 在设备列表中选择摄像机；
4. 输入用户名和密码；
5. 登录并预览实时视频；
6. 根据需要查看设备信息、修改 IP、调整图像或云台参数。

如果无法发现摄像机，请检查：

• 摄像机是否已经启动；
• 网线是否正常；
• 测试仪和摄像机是否同网段；
• 摄像机是否开启 ONVIF；
• 用户名和密码是否正确；
• PoE 供电是否正常。

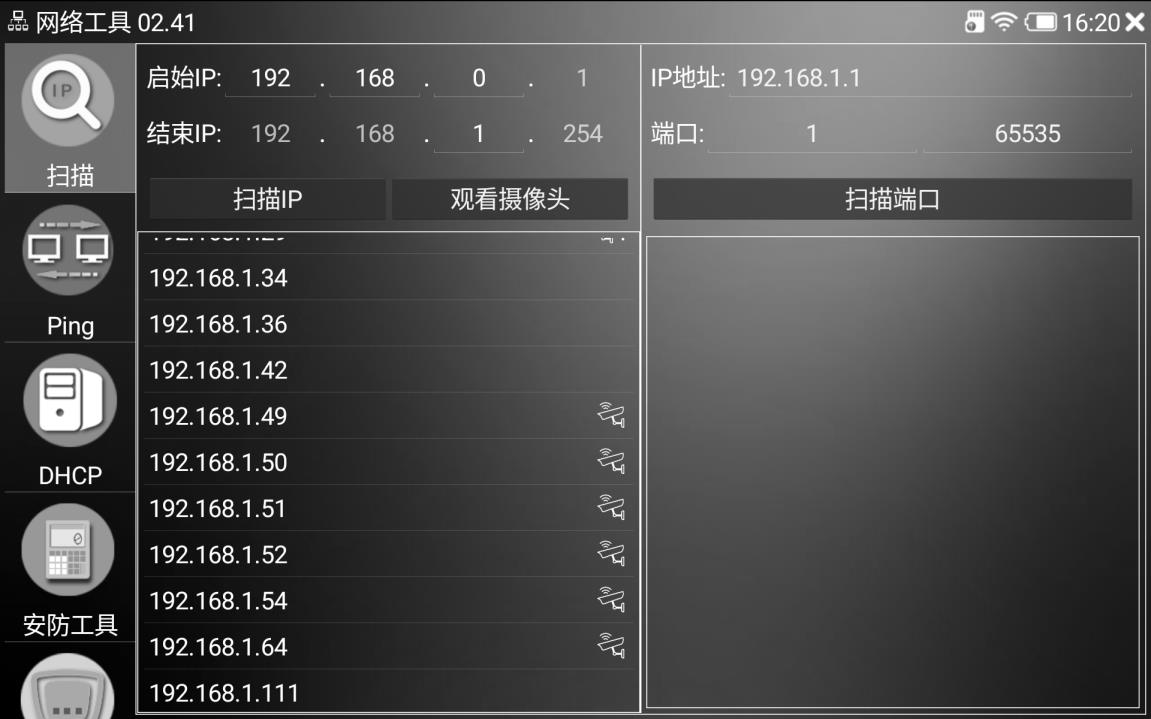

网络工具

网络工具包含：

• IP 地址扫描；
• PING；
• DHCP 服务；
• 网口闪烁；
• 路由和网络状态检查。

IP 扫描

输入起始 IP 和结束 IP，扫描指定网段内的设备。发现摄像机后，可跳转至 ONVIF 预览。

PING

输入目标 IP，可测试：

• 网络连通性；
• 延迟；
• 丢包情况；
• 设备响应状态。

网口闪烁

将网线接入 LAN 口，启动网口闪烁，可在交换机端通过规律闪烁的端口灯寻找对应端口。

DHCP

开启 DHCP 服务后，可为设置为自动获取地址的摄像机临时分配 IP。

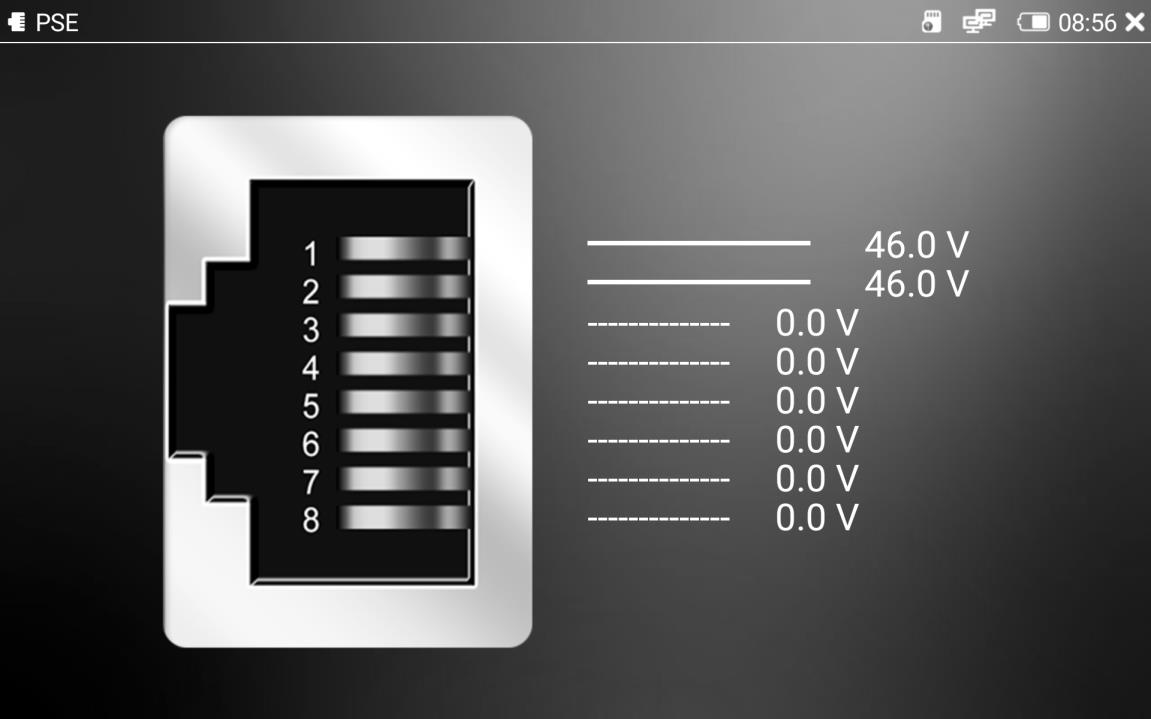

PSE PoE 电压测试

PSE 测试可显示 PoE 交换机端口的供电电压和供电线序。

基本连接方式：

1. 使用网线连接 PoE 交换机和仪器 PSE IN 接口；
2. 测试时不要开启仪器自身的 PoE 输出；
3. 打开 PSE 测试应用；
4. 查看各芯线电压和供电线序。

部分测试场景可通过第二根网线连接 LAN 口和 PoE 摄像机，以验证带载供电。

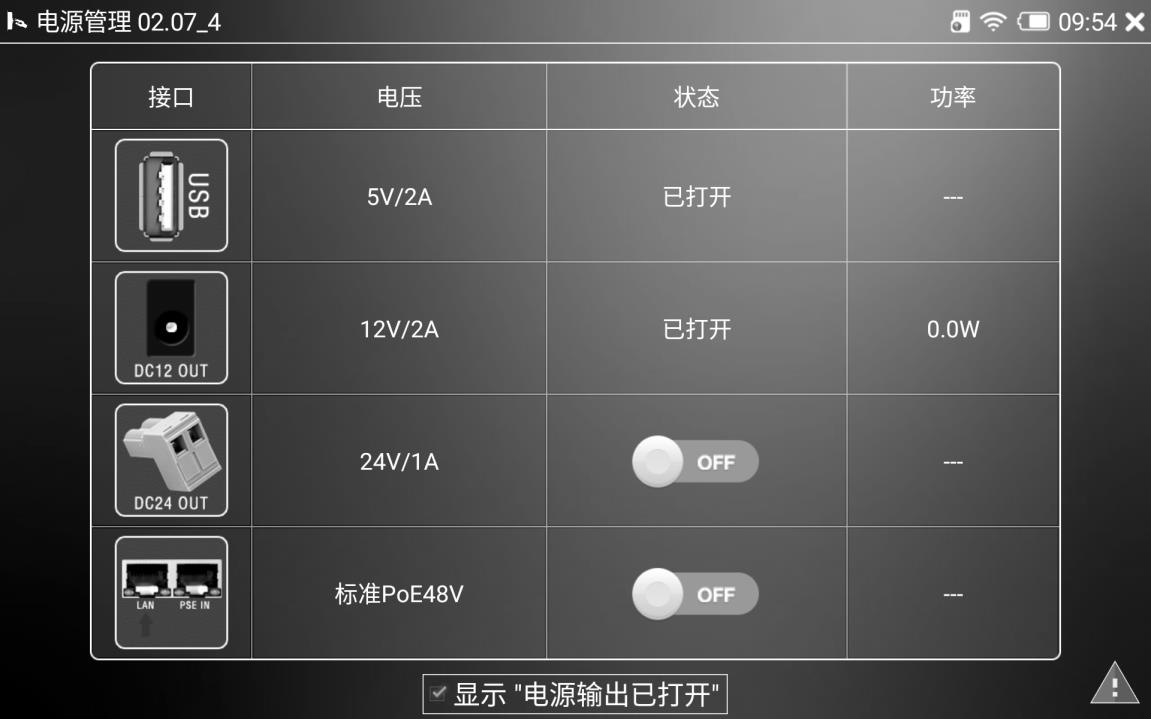

电源输出管理

设备可提供：

• USB 5V/2A 输出；
• 12V/3A 输出；
• 24V/1A 输出；
• 标准 48V PoE 输出。

供电前确认

开启供电前必须确认摄像机的电压、极性和 PoE 标准。错误供电可能造成摄像机或测试仪损坏。

48V PoE 输出

1. 将支持标准 PoE 的摄像机连接至 LAN 口；
2. 进入电源管理；
3. 开启 48V PoE；
4. 再进行网络摄像机测试。

12V / 24V 输出

使用专用输出线连接摄像机，注意正负极，不要反接。

RS485 串口工具

RS485 工具可用于：

• 接收和发送串口数据；
• 字符或十六进制显示；
• 设置波特率、数据位、校验位和停止位；
• 分析云台协议和其他串行通信。

连接时，将 RS485 线接入仪器接口，鳄鱼夹或接线端连接被测设备。

文件管理和数据导出

文件管理支持：

• 复制；
• 移动；
• 删除；
• 重命名；
• 内部存储与 MicroSD 卡管理；
• U 盘读写；
• FTP 远程文件管理。

仪器接入局域网后，可开启 FTP 服务，然后在电脑文件管理器中输入仪器显示的 FTP 地址，对测试图片、录像和报告进行复制。

寻线功能

寻线器支持：

• 普通网线寻线；
• PoE 交换机寻线；
• 同轴线寻线；
• 双芯线缆寻线；
• 灵敏度调节；
• 带载寻线。

标称最大寻线距离可达约 1000 米，但实际距离取决于线缆类型、屏蔽、接地和环境干扰。

警告

不得使用本设备寻找交流市电线路。确认线路无 220V 等危险电压后，才能进行寻线。

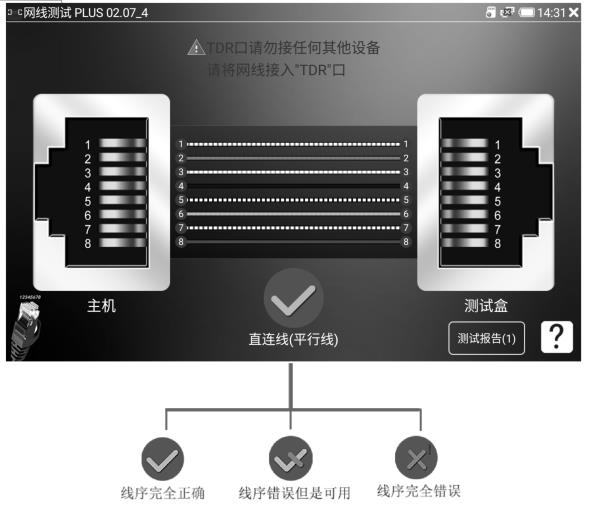

网线通断和线序测试

将网线一端接入仪器 TDR 测试口，另一端连接寻线器测试口或配套远端测试盒。

可检查：

• 1-8 芯通断；
• 线序错误；
• 开路；
• 短路；
• 交叉；
• 故障位于近端或远端；
• 测试报告。

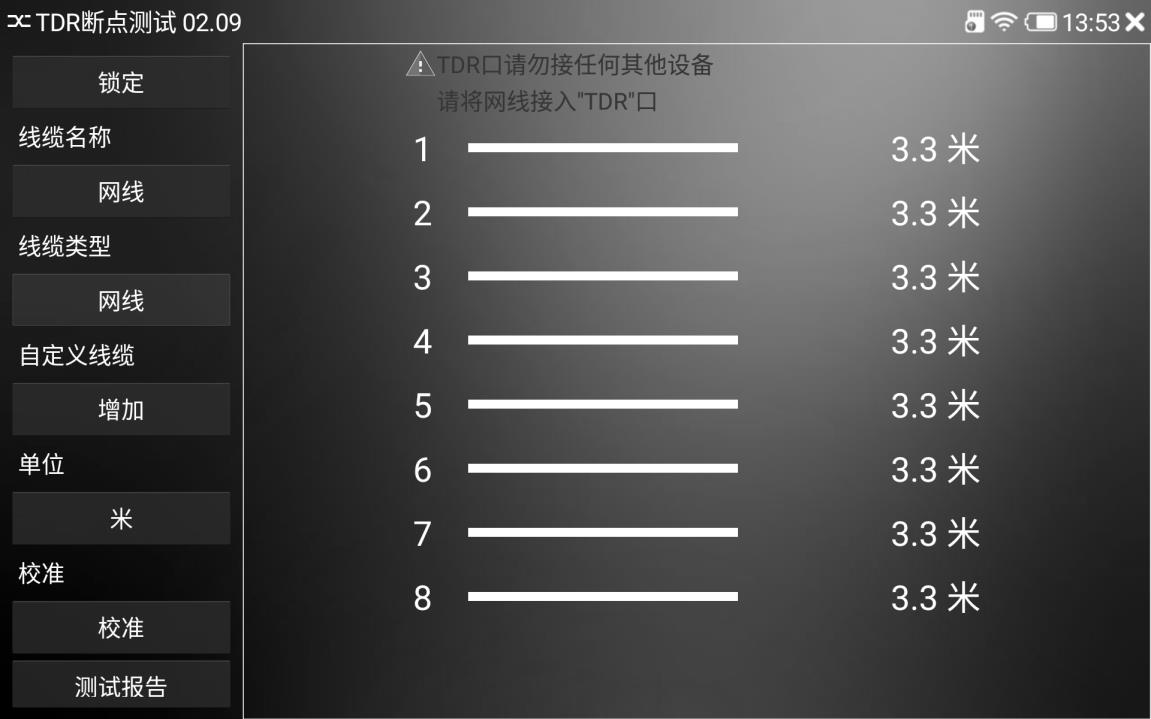

TDR 断点和线长测试

TDR 断点测试可用于：

• 网线；
• BNC 视频线；
• 电话线；
• TVVB 等线缆；
• 自定义线缆。

标称最大测试距离约 1000 米。

普通网线测试时：

1. 网线接入 TDR 口；
2. 另一端保持悬空；
3. 打开 TDR 测试；
4. 选择线缆类型；
5. 查看长度或断点距离。

其他线缆可通过 RJ45 转 BNC 或鳄鱼夹转接。

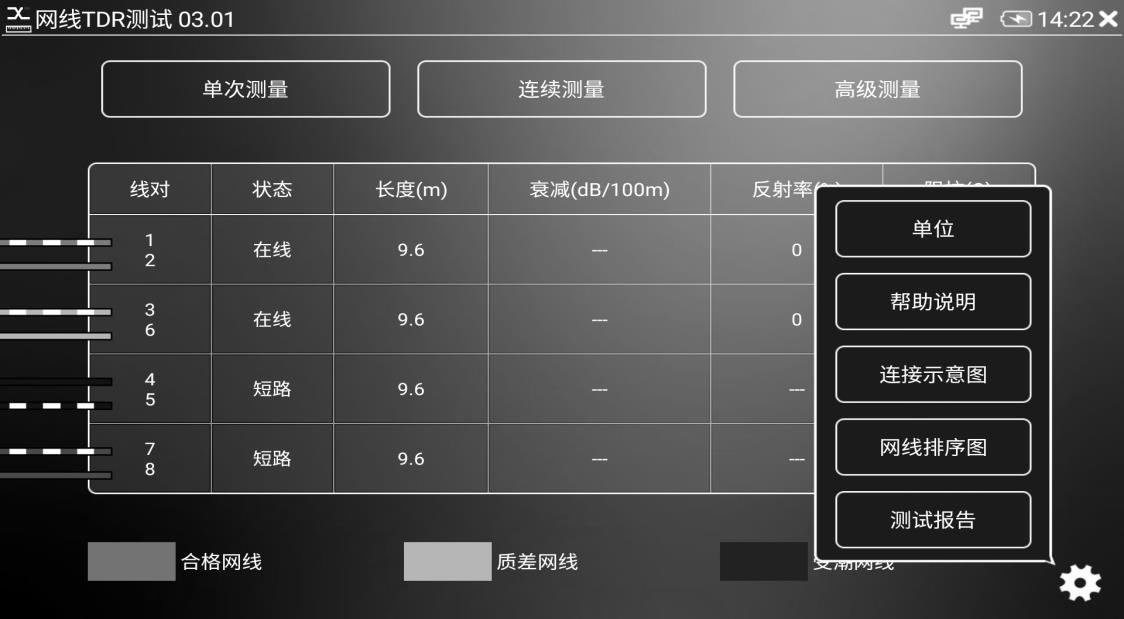

网线 TDR 综合测试

可显示：

• 网线长度；
• 衰减；
• 质量；
• 反射率；
• 阻抗；
• 线对状态。

说明书标注的长度测试范围约为 2-200 m，精度约 0.8 m。衰减测试通常要求线缆长度达到一定范围。

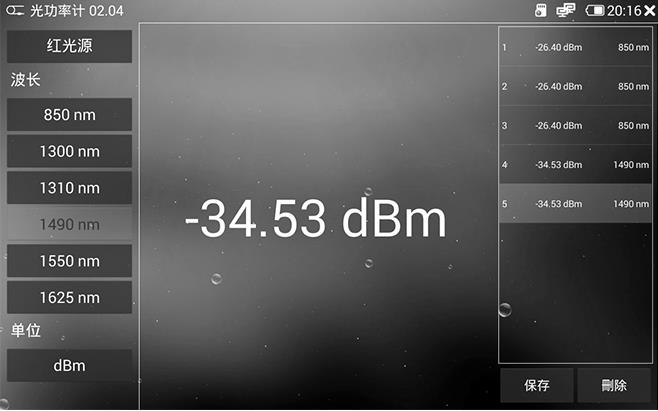

光功率计

光功率计支持以下波长校正点：

• 850 nm
• 1300 nm
• 1310 nm
• 1490 nm
• 1550 nm
• 1625 nm

操作步骤：

1. 清洁光纤连接器和仪器接口；
2. 将光纤接入光功率计接口；
3. 打开光功率计应用；
4. 选择对应波长；
5. 读取 dBm 或线性功率；
6. 根据需要保存测试结果。

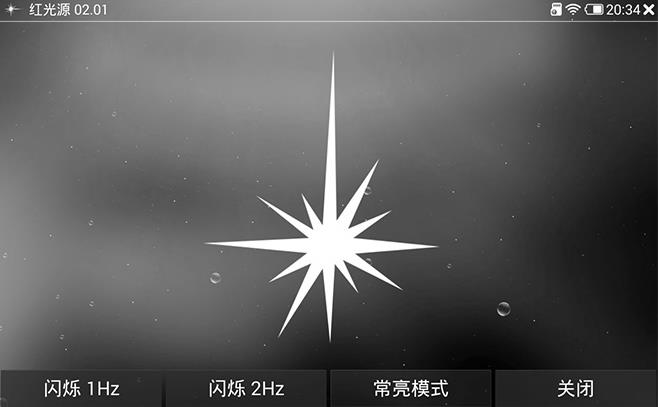

红光故障定位

红光源输出波长约为 650 nm，支持：

• 常亮；
• 1 Hz 闪烁；
• 2 Hz 闪烁。

红光源可辅助查找：

• 光纤外皮破损；
• 跳线连接不良；
• 光纤严重弯曲；
• 近距离断点。

标称可视测试距离最长可达约 1000 米，实际效果受光纤类型、环境光和故障情况影响。

激光安全

红光源开启后，不得直视仪器接口、跳线端面或光纤端面。

充电和电池维护

• 使用 DC 12V/2A 充电器；
• 建议关机或低负载状态下充电；
• 不建议长期边充电边进行大功率 PoE 输出；
• 长期不用时应定期补充电量；
• 避免高温、低温和潮湿环境；
• 电池异常发热、膨胀或续航明显下降时，应停止使用并联系售后。

常见问题

摄像机无法显示图像

检查：

• 视频接口是否连接正确；
• 摄像机制式是否受支持；
• 摄像机是否正常供电；
• BNC 或网线是否正常；
• IPC 地址、网段、用户名和密码是否正确；
• ONVIF 是否开启。

PoE 摄像机无法启动

检查：

• 摄像机是否支持标准 PoE；
• PoE 输出开关是否开启；
• 网线线序和水晶头是否正常；
• 仪器电池电量是否充足；
• 摄像机功耗是否超过仪器输出能力。

IP 扫描不到摄像机

检查：

• LAN 口连接；
• 摄像机启动状态；
• IP 地址范围；
• DHCP 或静态 IP 配置；
• Wi-Fi 与有线网络是否冲突；
• 摄像机是否处于未激活状态。

TDR 结果不稳定

检查：

• 线缆类型是否选择正确；
• 另一端是否按要求悬空；
• 转接头是否可靠；
• 线缆是否存在分支；
• 是否需要进行手动校准。

使用与维护注意事项

• 设备应存放在干燥、无腐蚀性气体的环境中；
• 避免雨淋、受潮、跌落和剧烈振动；
• 不要擅自拆机或修改系统；
• 定期清洁接口和防护胶套；
• 光纤接口未使用时应盖好防尘帽；
• 插拔网线和 BNC 接头时不要用力拉扯；
• 升级系统前应保证电量充足；
• 测试报告、照片和录像应定期备份。
