CKNCT-1 网络寻线仪
CKNCT-1 网络寻线仪使用说明
CKNCT-1 网络寻线仪主要用于普通寻线、交换机寻线、网线对线检测等场景。设备采用数字式寻线信号，具有抗干扰、无噪音、定位快捷等特点，适用于通信线路安装维护、综合布线和网络故障排查。
使用前注意事项
安全提醒
本产品为弱电测试设备，所有外围接口请勿连接强电线缆。主机接口最大可接 DC 60V 以下 POE 交换机，禁止接入交流市电、220V 电源线或其他不确定强电线路，否则可能损坏设备，甚至引起安全事故。
- 请使用正规厂家提供的充电器和线材，充电要求为 DC 5V / 2A。
- 请勿让产品受到雨淋或受潮。
- 产品工作异常时，请联系销售商或服务中心，不要私自拆卸或改装。
- 避免在振动、冲击、强电磁干扰、极热、极冷或高湿环境中使用。
- 设备应存放在干燥、无腐蚀性气体环境中，避免阳光直射。
- 操作人员应具备低压布线和低压电子线路接线基础知识，并能读懂本说明内容。
产品功能特点
- 支持普通寻线、交换机寻线两种寻线模式。
- 支持网线 1–8 芯通断和线序测试。
- 支持在发射主机通过网线连接交换机或路由器状态下检测网线 1–8 芯通断情况。
- 支持 POE 交换机带电线序、带电线对显示。
- 支持通过接收器网口灯状态判断标准 POE 与非标准 POE 交换机：标准 POE 通常为网口灯常亮，非标准 POE 通常为网口灯闪烁。
- 主机与接收器采用卡槽拼接组合式结构，便于携带和收纳。
- 内置可充电锂电池，相比传统 9V 叠层电池可降低使用成本。
产品参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 通信汪 CKNCT-1 网络寻线仪 |
| 产品型号 | CKNCT-1 |
| 电池规格 | 3.7V 1800mAh 可充电式锂电池 |
| 充电电压 / 接口 | DC 5V，2A，USB Micro 接口 |
| 寻线信号传输距离 | 最长约 3000 米 |
| 主机接线口耐压值 | 最大可接 DC 60V 以下 POE 交换机 |
| 信号 | 130kHz 脉冲 |
| 工作电流 | 主机：待机 45mA，工作 100mA；接收器：待机 30mA，工作 180mA |
| 网线测试 | 任意两线测试，线序校对 |
| 外形尺寸 | 发射器：135mm × 56mm × 28mm；接收器：180mm × 56mm × 28mm |
| 重量 | 发射器约 100g；接收器约 150g；整套约 250g |
| 工作时间 | 发射器连续使用约 20–25 小时；接收器连续使用约 10–12 小时 |
| 工作湿度 | 30%–90% |
| 工作温度 | -10℃～+50℃ |
包装清单
| 序号 | 名称 | 数量 |
|---|---|---|
| 1 | 发射主机 | 1 台 |
| 2 | 接收器 | 1 台 |
| 3 | RJ45 适配线 | 1 条 |
| 4 | RJ11 适配线 | 1 条 |
| 5 | RJ45 转 BNC 头 | 1 个 |
| 6 | 1800mAh 电池 | 2 个，已安装在仪器内 |
| 7 | 鳄鱼夹适配线 | 1 条 |
| 8 | 使用说明书 | 1 份 |
| 9 | 仪器挎包 | 1 个 |
| 10 | 精美彩盒 | 1 个 |
说明
充电器与充电线材需用户自备或自行购买，充电器要求为输出 DC 5V / 2A。

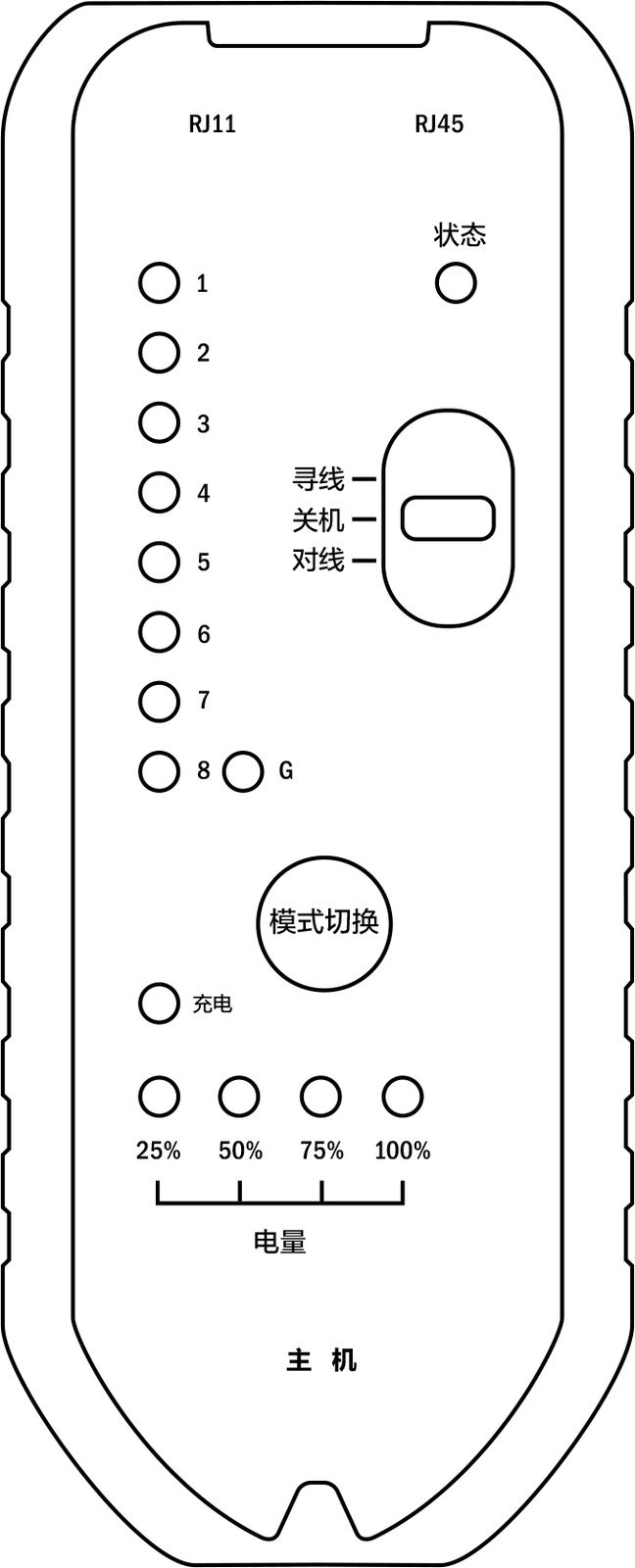

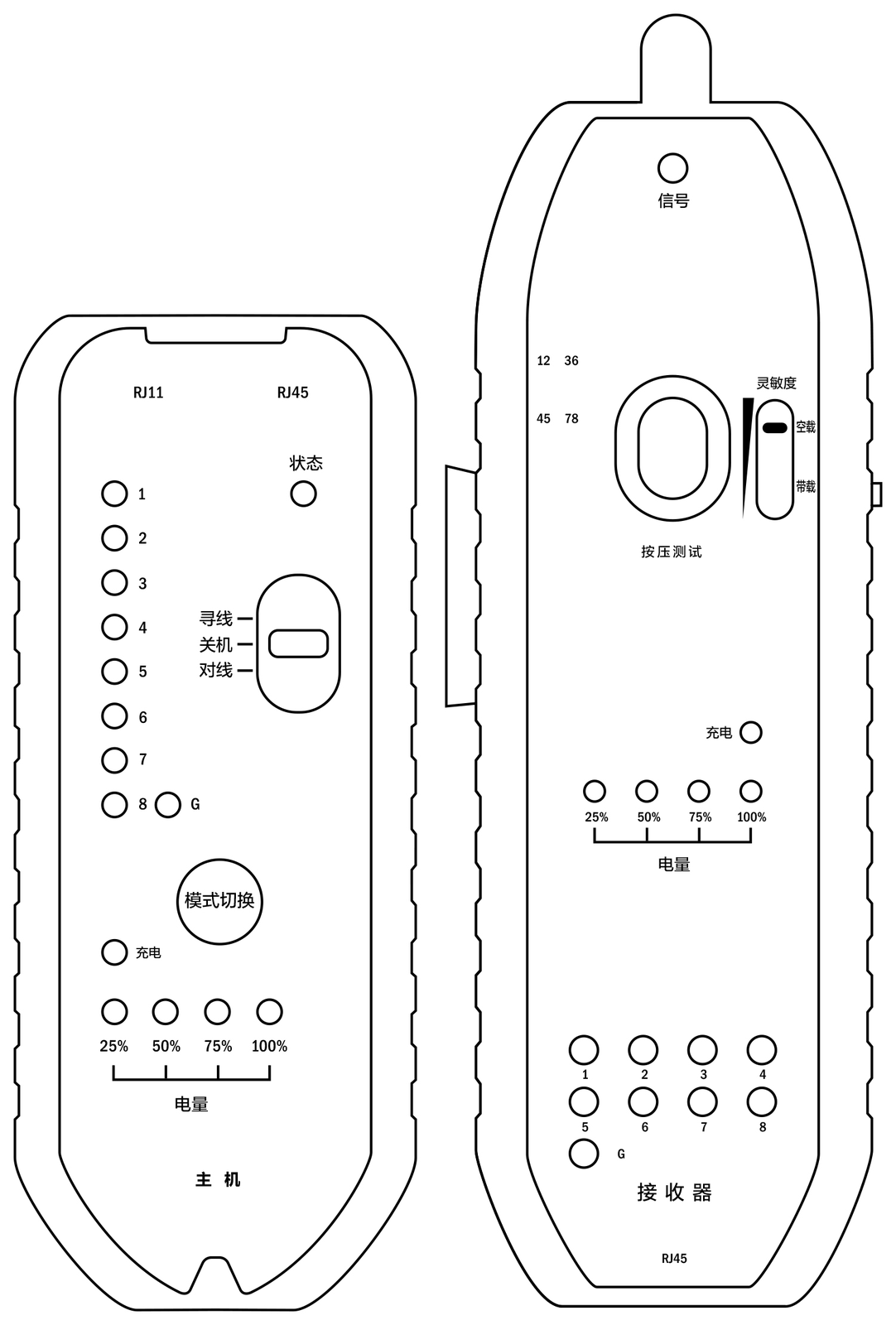

发射主机外观与接口
| 编号 | 名称 | 功能说明 |
|---|---|---|
| 1 | RJ11 线材接口 | RJ11 电话线寻线接口 |
| 2 | RJ45 线材接口 | RJ45 网线寻线接口、网线对线接口 |
| 3 | 线序指示灯 | 网线线序测试指示灯，配合接收器使用 |
| 4 | 充电指示灯 | 红色表示正在充电，绿色表示已充满 |
| 5 | 状态指示灯 | 普通寻线时亮绿灯；交换机寻线时红绿交替闪烁；对线功能时亮红灯 |
| 6 | 功能选择开关 | 根据功能需求上下拨动选择“寻线 / 关闭 / 对线” |
| 7 | 模式切换按键 | 普通寻线与交换机寻线模式切换；对线模式下可切换线序对线速度 |
| 8 | 电量指示灯 | 开机后亮约 1.5 秒，通过亮灯数量判断当前电量 |

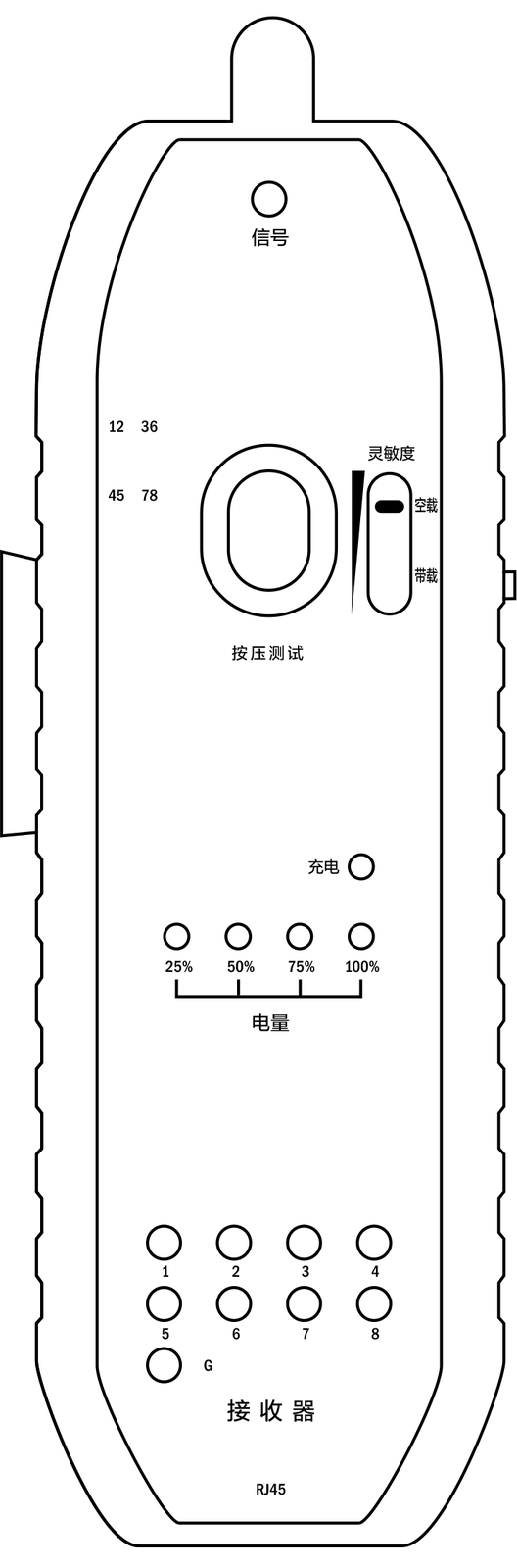

接收器外观与接口
| 编号 | 名称 | 功能说明 |
|---|---|---|
| 1 | 寻线探测头 | 用于接触被测线缆，准确定位要查找的线缆 |
| 2 | POE 交换机带电线序测试口 | 用于测试 POE 交换机输出电源的带电线对 |
| 3 | 寻线按钮 | 按下按钮接收器开机寻线，松开按钮接收器断电 |
| 4 | 电量指示灯 | 打开 LED 照明开关后亮约 1.5 秒，可判断当前电池电量 |
| 5 | 对线接口 | 用于连接需要线序测试的网线，配合主机使用 |
| 6 | LED 照明灯 | 可在黑暗环境中作为照明使用 |
| 7 | 灵敏度调节拨片 | 调节信号灵敏度大小，支持空载 / 带载调节 |
| 8 | LED 照明开关 | 开启照明；同时可用于寻线操作，无需长按寻线按钮 |
| 9 | 充电指示灯 | 红色表示正在充电，绿色表示已充满 |
| 10 | 线序指示灯 | 线序测试指示灯，配合主机线序指示灯使用 |
电量检测

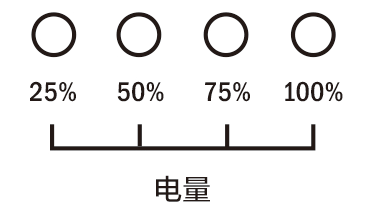

初次收到仪器时，请确认包装完好、部件齐全。主机上下拨动功能选择开关，电量指示灯会亮约 1.5 秒；接收器打开 LED 照明灯开关，电量指示灯也会亮约 1.5 秒。根据亮灯情况可判断当前电量。
提示
电池电量只在开机后显示约 1.5 秒。若需要再次查看电量，请重新拨动功能选择开关并重新启动。若“25% 电量”指示灯规律闪烁，表示电量较低，需要充电后再使用。
网线对线功能
网线对线功能用于判断网线 1–8 芯的通断和线序。
操作步骤：

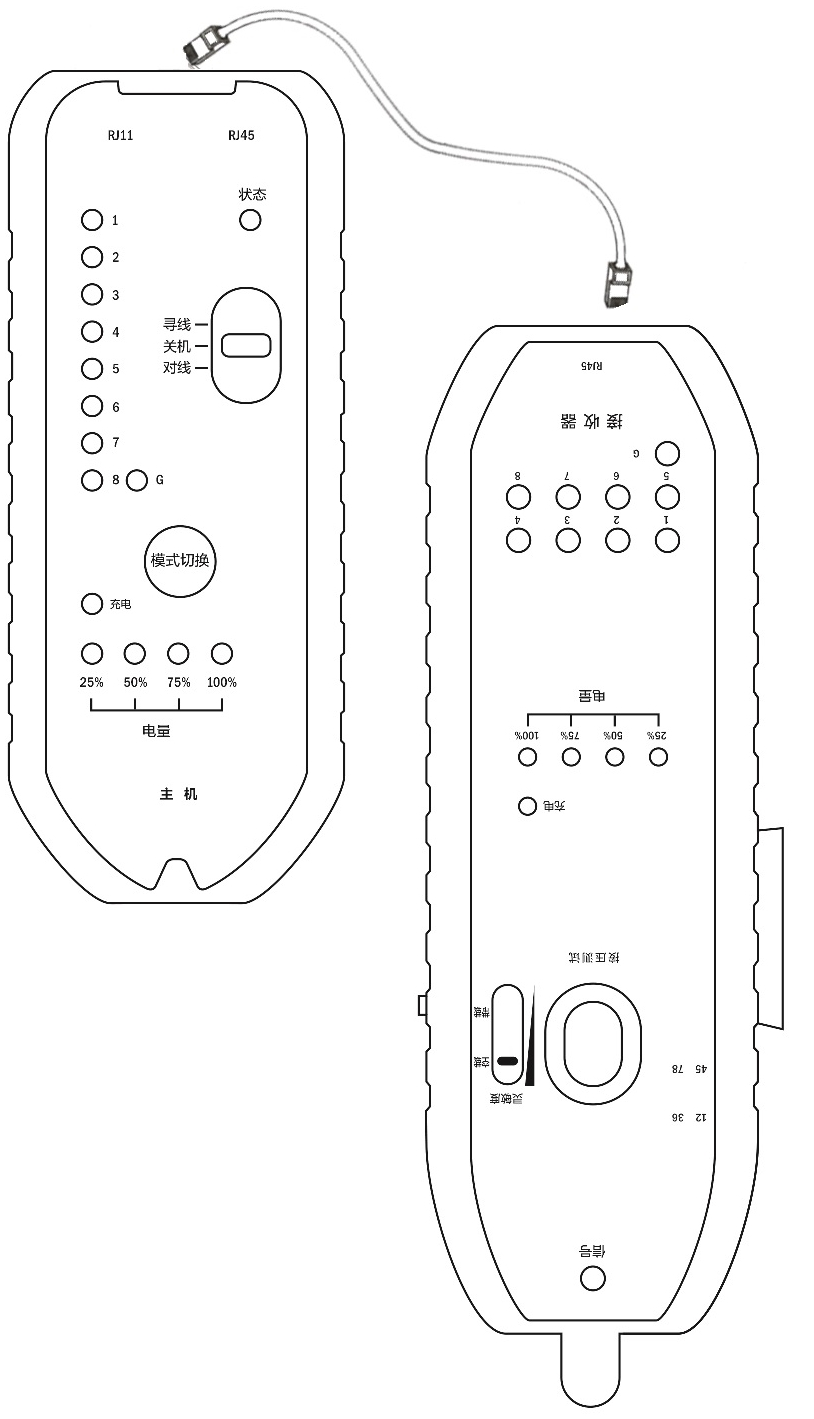

- 将主机功能选择开关拨到 “对线” 位置，此时红色状态指示灯闪烁。
- 将网线一端连接到主机上方 RJ45 接口，另一端连接到接收器底部 RJ45 接口。
- 对线时接收器不用开机。
- 观察主机与接收器两端指示灯亮灯情况，判断网线 1–8 芯的通断和线序。
寻线功能
CKNCT-1 采用数字式寻线，具备抗干扰、无噪音特点，支持普通网线寻线和交换机寻线两种模式，接收器灵敏度可调。

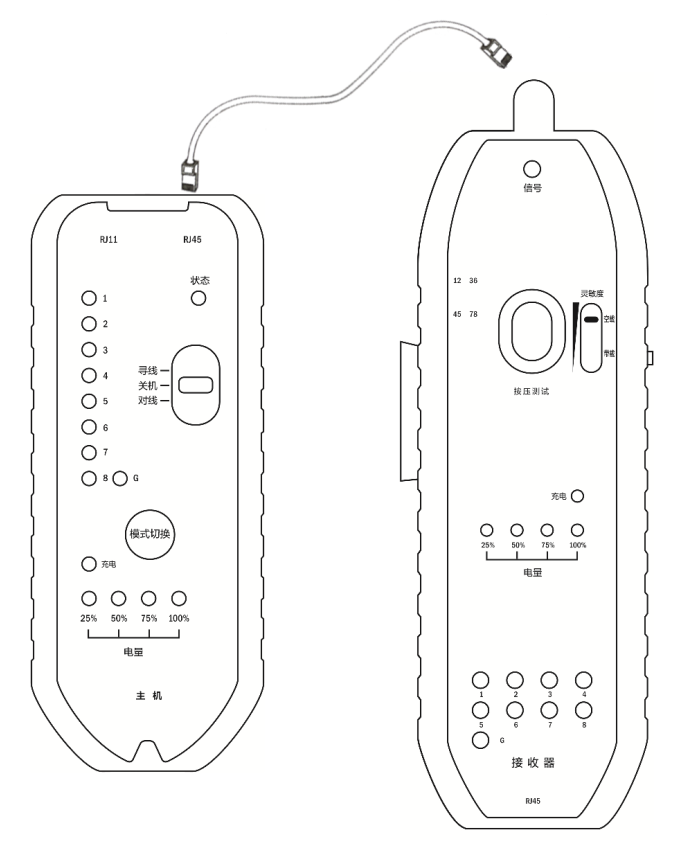

操作步骤：
- 将主机功能选择开关拨到 “寻线” 位置。
- 状态指示灯绿色闪烁时为普通寻线模式。
- 按 “模式” 按键可切换寻线模式；状态指示灯红绿交替闪烁时为交换机寻线模式。
- 将需要寻找的网线或电话线接到主机上方对应接口；其他线材可通过 RJ45 转 BNC 头或鳄鱼夹进行连接。
- 按住接收器中间的寻线按钮，将灵敏度调节拨片调至最大。
- 将接收器尖端寻线探测头靠近待查线缆堆。
- 如果寻线器发出周期性声音，说明当前线缆为目标线缆。
- 如果附近线缆较多并同时响起，可适当调低灵敏度，以更准确定位被查线缆。
普通寻线模式
普通寻线模式适用于寻找另一端没有任何连接的网线、同轴视频线、电源线或其他类型的两芯线缆。
交换机寻线模式
交换机寻线模式适用于目标线缆连接交换机或路由器的场景。使用时可将接收器灵敏度拨到带载位置附近，寻线效果更好。
对于某些 POE 交换机，由于网口内部电路存在连接，目标线附近的网线也可能接收到寻线信号并发声。此时请按主机 “模式” 键切换到交换机寻线模式，并适当下调灵敏度，直到准确定位目标线缆。
POE 与强电注意事项
主机可耐压 DC 60V，可带电直连目前市面上部分 POE 交换机，但这并不代表仪器可以接入强电设备。接入不确定电源线前，必须确认线路没有交流电或市电 220V，否则会烧坏设备，甚至可能引发电气危险。
维护与存放
- 请保持接口清洁，避免灰尘、油污和水汽进入接口。
- 长时间不用时，请将设备存放在干燥、无腐蚀性气体环境中。
- 避免阳光直射和剧烈撞击。
- 请勿私自拆卸或改装设备。
- 低电量时请及时充电，建议使用符合要求的 DC 5V / 2A 充电器。
保修服务
- 凭有效保修凭证可享受保修期内免费保修及保修期外优惠服务。
- 用户自购买之日起，因质量问题可享受 7 天免费包换，整机保修期为 1 年。
- 以下情况不在保修范围内：
- 无法出示有效保修凭证、购物发票或收据；
- 使用环境或操作方法不当，例如接入强电设备；
- 由非授权维修人员安装、修理、更改或拆卸造成故障或损坏；
- 产品超出规定保修期限。
常见操作速查
| 需求 | 操作 |
|---|---|
| 查看电量 | 开机后观察 25% / 50% / 75% / 100% 电量灯，显示约 1.5 秒 |
| 网线对线 | 主机拨到“对线”，网线两端分别接主机 RJ45 和接收器底部 RJ45 |
| 普通寻线 | 主机拨到“寻线”，状态灯绿色闪烁，接收器探头靠近线缆查找 |
| 交换机寻线 | 在寻线状态下按“模式”键，状态灯红绿交替闪烁 |
| 灵敏度调节 | 接收器侧边灵敏度拨片调节，线缆密集时适当降低灵敏度 |
| 接收器照明 | 打开 LED 照明开关，可用于黑暗环境照明 |
| 充电状态 | 红灯表示充电中，绿灯表示已充满 |
